ESPECIFICACIONES TÉCNICAS

General

• Propulsión híbrida diésel eléctrica (la embarcación puede funcionar completamente con baterías (ZEM) Modo de emisión cero
• Crucero silencioso a 5 nudos, operaciones extremadamente silenciosas
• Construido según los estándares de clasificación RINA Green Plus Platinum
• Uno de los clubes de playa más grandes para un yate de este tamaño
• Construido en aluminio y diseñado para mejorar el contacto de los propietarios con el agua, al tiempo que aumenta significativamente los volúmenes interiores.
• Cabina principal de manga completa para una comodidad superior
• Impresionante rango de 5400 Nm a 10 nudos
• Ganador de los premios World Superyacht en 2019 al mejor yate a motor de desplazamiento por debajo de 500Gt (48m y más)
• Tender garage se convierte en una piscina de agua salada adyacente al club de playa
• El yate consta de cuatro cubiertas (inferior, principal, puente y solárium)
• Casco y superestructura de aluminio
• Sentina redonda de desplazamiento, proa bulbosa
• Helicóptero aterrizando 'touch & Go'
• Alojamiento para estibar una embarcación auxiliar de 7,5 m
• Garaje delantero: bote auxiliar de rescate de 4,75 m y espacio para una moto acuática y 2 motos de agua
• Sauna instalado en la cubierta principal (STARPOOL)
• Master Suite (cubierta principal) balcones (babor y estribor)
• Túnel de cubierta inferior (Centrline) para acceso y mantenimiento de la tripulación

Alojamiento

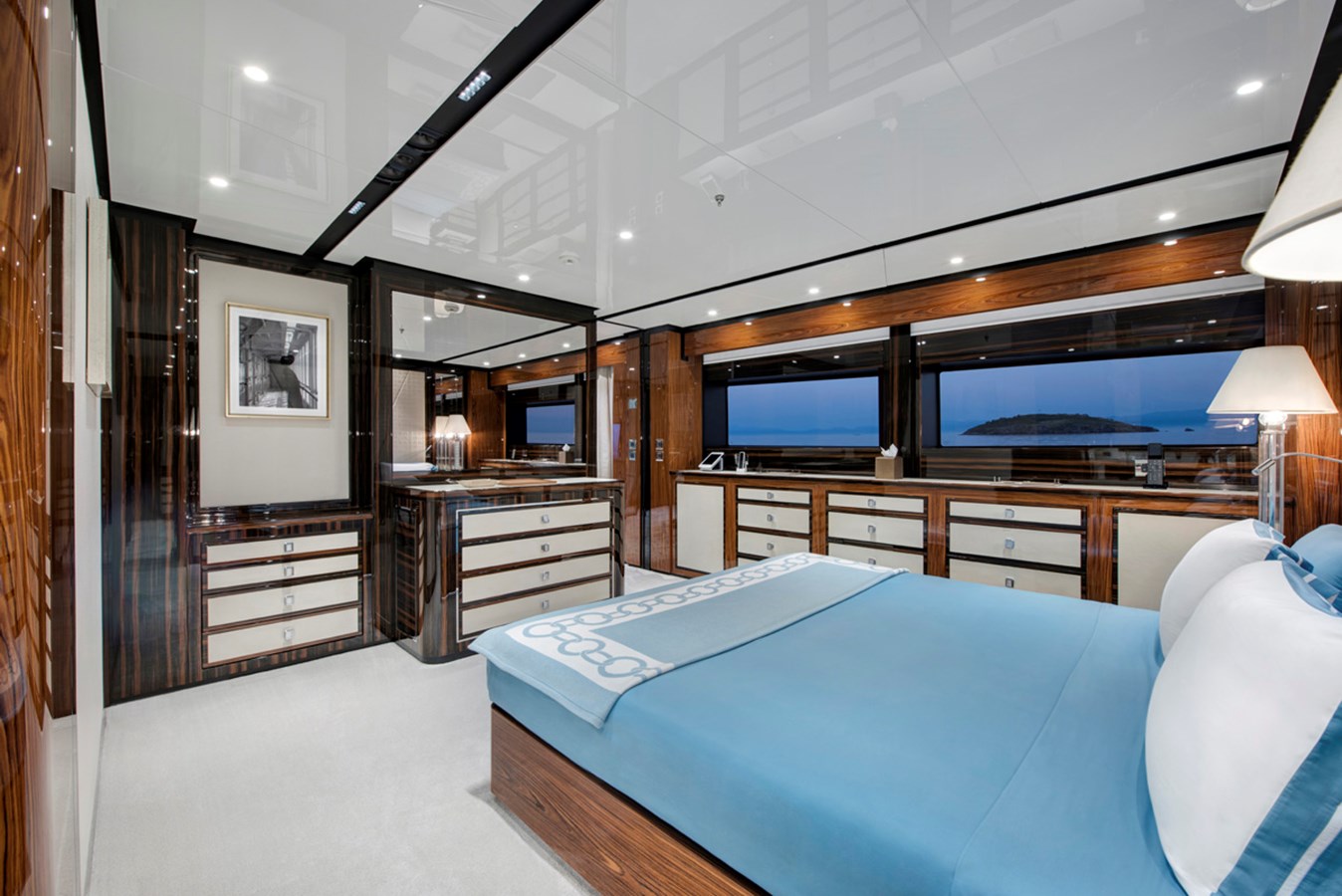

• 1 suite de propietarios con baño, oficina y balcones

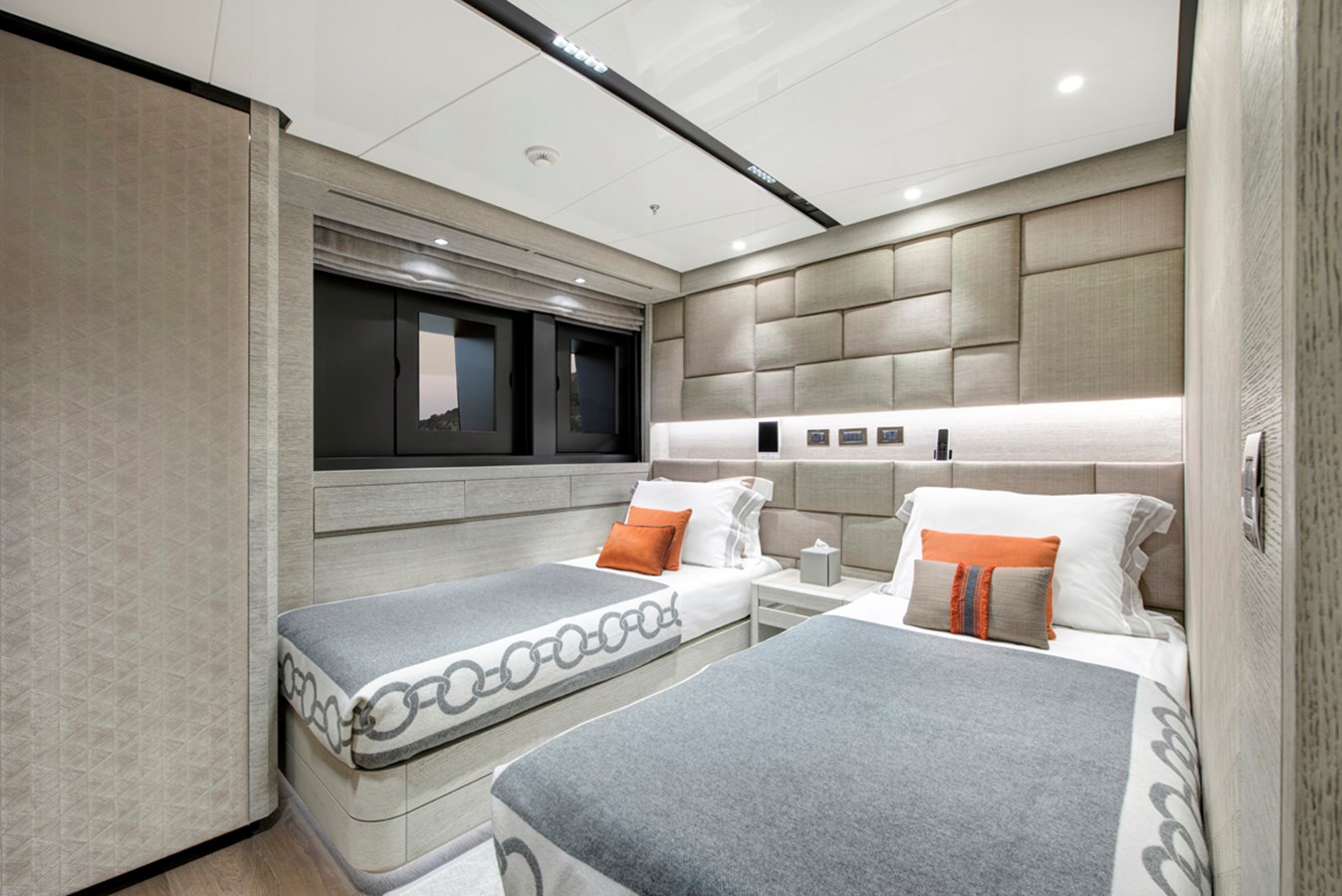

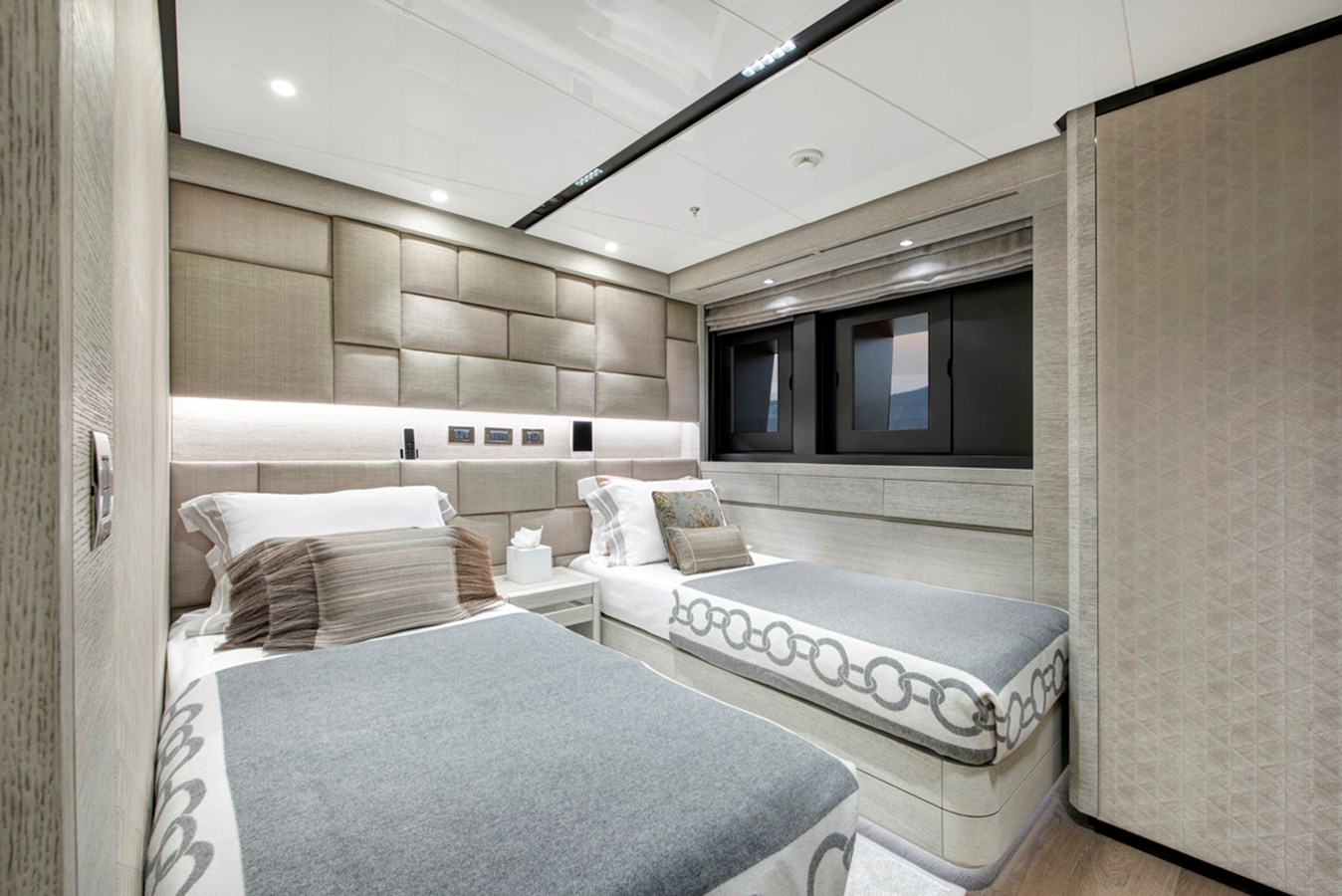

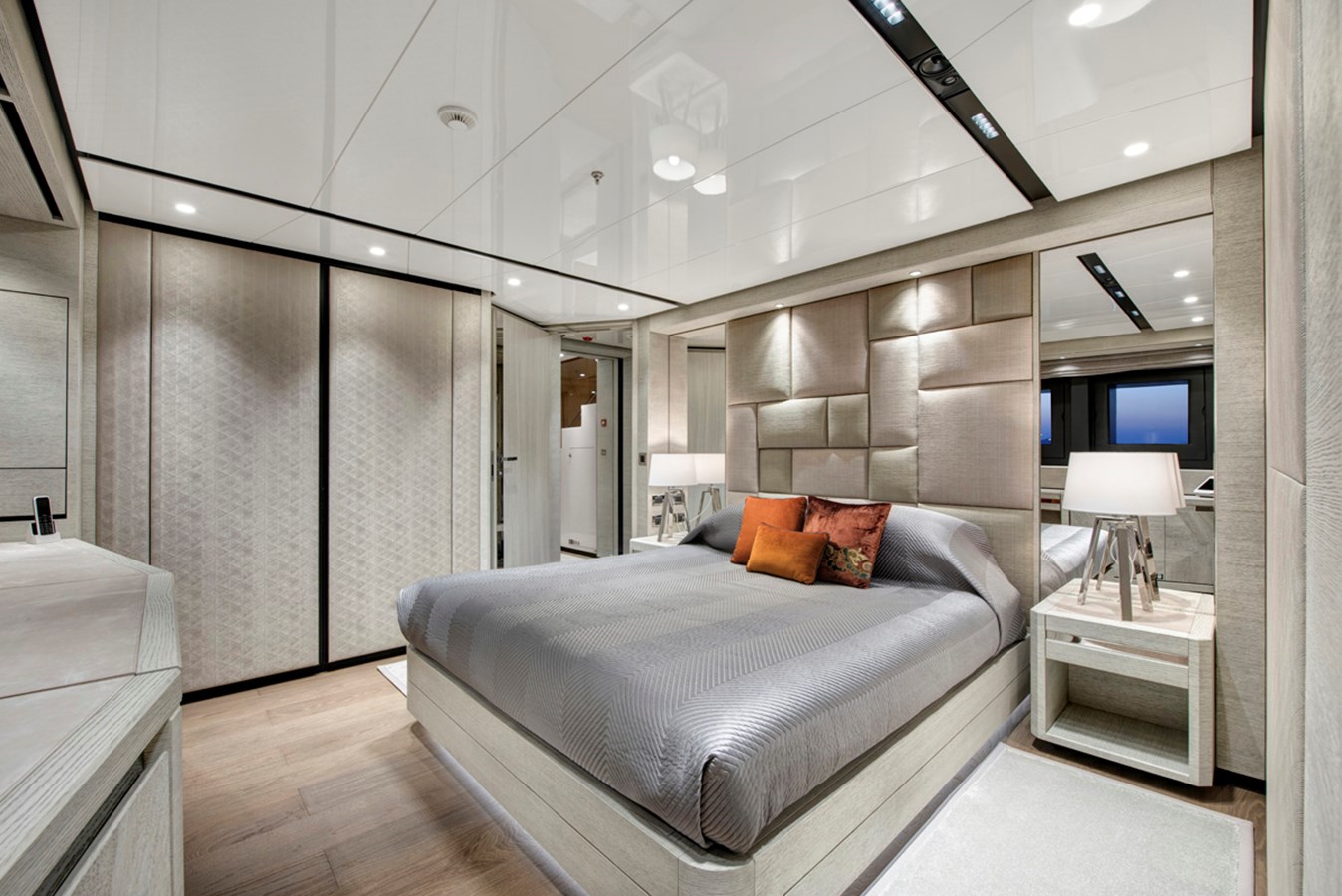

• 4 suites para huéspedes con capacidad para 8 personas (2 dobles VIP, 2 dobles)
• Alojamiento de la tripulación para 11

Datos principales

• Eslora: 49,56 m
• LWL: 47,46 m
• Manga: 8,45 m
• Calado: 2,30m
• Desplazamiento (carga completa): 420T
• Arqueo bruto: 499T

Clasificación

Construido para el cumplimiento de la certificación RINA

C  CASCO  MACH, Ych, NAVEGACIÓN SIN RESTRICCIONES, EFP(Y), COMF(Y), AUT-UMS(Y)

Velocidades:

• Máxima: 14,1 nudos
• Económico: 10 nudos @ 5400 Nm
• Crucero: 13 nudos a 3100 Nm



Construcción:

• Casco y superestructura: Aluminio
• Cubiertas – Teca



Capacidades del tanque:

• Capacidad de combustible: 57.000 litros
• Capacidad de agua: 13.000 litros
• Tanque Gris: 4.700 litros
• Depósito Negro: 3.500 litros
• Agua de lastre: 7.700 litros

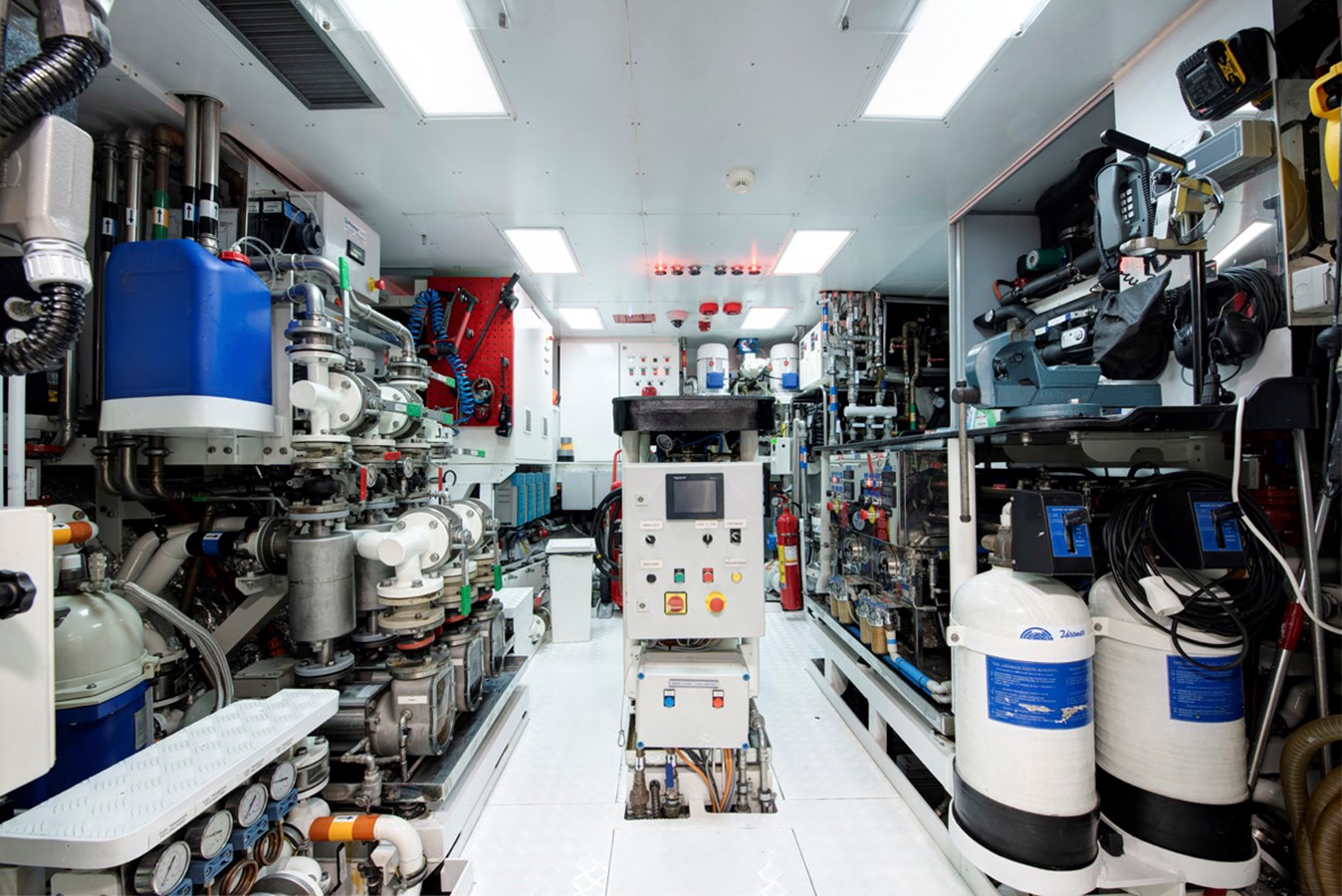

Sistema de propulsión

• Propulsión eléctrica diésel
• Sistema de control implementado por Wider Management System (WMS)
• Energía eléctrica generada por cuatro generadores de velocidad variable
• Energía eléctrica distribuida a través del tablero principal de voltaje variable de CC
• Generadores accionados por cuatro (4) motores diesel MAN D287LE443
• Los motores de propulsión tienen un sistema de redundancia con dos (2) unidades maestras
• 2 vainas de hélice de timón VZ450 CR (VETH) giratorias en 360 grados
• Hélice de proa 98KW

Configuración de la batería:

• 91 x baterías (Tecnologías EST)
• 4 x sistemas de gestión de batería
• Capacidad nominal de 955,5 Kwh
• Voltaje 630/730 CC

Modo de batería: (Modo de emisión cero ZEM)

• Navegación: 5 nudos – 32 millas náuticas (6,4 horas)
• Modo ancla: 14 horas

Estabilización:

• NAIAD, Aletas conectadas a motores eléctricos (marcha y velocidad cero)

(optimizado para velocidad de crucero en navegación y amortiguación de balanceo cuando está anclado)

Eléctrico

• Sistema de CA 400 V 50 Hz trifásico
• Generadores de propulsión 400V, AC 3 p (75kW cada uno)
• Motores eléctricos 400V AC, 3p
• Sistema eléctrico CC 24 VCC
• Consumidores de 12 voltios equipados con transformadores de 24 V/12 V o convertidores CC/C
• Sistema de puesta a tierra y unión (correas de cobre y aluminio al casco)
• Cuadro eléctrico en cuarto eléctrico (protección IP 23)
• Subpaneles de distribución de CA ubicados en todo el barco
• Los sistemas de iluminación son LED completos a menos que sean lámparas independientes
• Alumbrado de emergencia en zonas públicas y críticas del yate

Poder de la costa:

• 2 conexiones
• voltaje 50/60Hz
  • 175/260 V y 248/168 A
  • 350/520 V y 125/84 A
  • Bomba contra incendios
  • 1 bomba de achique
  • bombas de agua de mar para Nidec
  • bombas de agua de mar para enfriadores Ac para Nidec
  • 2 bombas de agua de mar para enfriadores Ac
  • 2 bombas de agua de mar para Estabilizador
  • 2 bombas de agua de mar para propulsión
  • 2 bombas de agua de mar para piscina”

Sistemas

• Sistema de alarma de monitoreo
• Sistema contra incendios y gas
• Luces subacuáticas (17 instaladas) por debajo de la línea de flotación
• Sistema de red telefónica (19 teléfonos inalámbricos conectados al sistema Wi-Fi)

Comunicaciones

• sistema VHF
• sistema SSB
• SE SENTÓ. COM. Sistema

Sistemas de seguridad

• EPIRB
• Reflector de radar
• Sistema receptor meteorológico
• Sistema portátil RTX VHF
• AIS
• sistema SSAS
• Sistema BNWAS
• Cuerno de barcos

Equipo de navegación

• Sistema de visualización (para Radar#1-Radar#2-Sounder-Chart-Connig)
• Sistema de radar
• Sistema de registro de sonda
• Sistema GPS RX



Equipos de barcos

La seguridad:

• Sistema Contra Incendio Fijo (Polytechno Aerosol) Sala de Máquinas y Sala Eléctrica
• Todos los espacios de alojamiento equipados con agua nebulizada 'Ultrafog'
• Cocina equipada con sistema Ultrafog



Equipos Náuticos

• Barómetro
• Reloj
• Inclinómetros x 2
• Manual de entrenamiento
• Tarjeta de desviación de la brújula
• Prismáticos
• Kit de herramientas de navegación
• Luces de navegación
• Banderas de registro
• Banderas de código internacional
• Señales de forma de día de navegación
• Carteles y señales de operaciones de embarcaciones y equipos de supervivencia
• Brújula de mano
• Lámpara Aldis



EQUIPO DE CUBIERTA

• 2 x Molinete Muir 5.5KW 400V 3P
• 2 x Cabrestantes Muir 4.0kW 400V 3P

Anclaje:

• 2 x anclajes galvanizados de 220kg tipo HHP
• Cadenas: 6 largos de 27,5m

Bolardos de amarre:

• 4 x bolardos (570 x 78) en la cubierta de proa: 2 x babor y 2 x estribor
• 4 x bolardos (578 x 78) en la cubierta de popa: 2 x babor y 2 x estribor
• 2 x bolardos de resorte (400 x 78) en el centro del barco: 1 x babor y 1 x lado de estribor
• 2 bolardos de aluminio retráctiles (400 x 78) en el borde de popa de la plataforma de baño

Guiacabos:

• Dos (2) Dos (2) pasacables en la cubierta de proa: 1 a babor y 1 a estribor
• Dos (2) guías en la cubierta de popa: 1 a babor y 1 a estribor
• Dos pasacables de 92) en el centro del barco: 1 x babor y 1 a estribor

Pasarela / Escalera de embarque lateral

• Extensión de plataforma de baño retráctil 'Sanguineti & Chiavari' de 1,95 m montada en popa integrada.
• Escalera de embarque lateral (Marquip) aluminio y barandillas plegables de acero inoxidable

Pórtico de rescate: almacenado en el garaje delantero

Tenders y juguetes acuáticos

• Lanzador de playa de 7,5 m – X Craft

ALOJAMIENTO

Galera

• Un (1) lavavajillas MIELE – G6660 SCVi
• Un (1) horno empotrado MIELE – H6890BP
• Un (1) horno a vapor MIELE – DG6030
• Un (1) horno microondas MIELE M6262
• Una (1) placa de inducción MIELE - KM6388 que incluye rieles de violín
• Un (1) TEPPANYAKI CS 1327 Y
• Una (1) Freidora MIELE CS1411 F
• Un (1) frigorífico-congelador MIELE – K1901Vi
• Una (1) encimera de Corian con dos lavabos integrados que incluyen un grifo de agua con manguera flexible
• Una (1) campana extractora de acero inoxidable, conectada al extractor de aire, con filtros de grasa extraíbles

Despensa

• Una (1) cafetera MIELE CVA 6431
• Una (1) vinoteca MIELE KWT 6321 UG
• Un (1) frigorífico-congelador combi MIELE K FN 37682 id
• Una (1) máquina de hielo – VITRIFRIGO HYDRO P

Lavandería

• Dos (2) lavadoras MIELE – PW6065 de 6,5 kg
• Dos (2) secadoras MIELE – PT7135C de 6,5 kg
• Una (1) plancha LAURASTAR
• Una (1) plancha DILAS – mod Laura
• Un (1) fregadero en acero inoxidable + grifo de agua con cabeza extensible.

Crew Mess

• Un (1) frigorífico-congelador KFN 37682 id
• Un (1) horno microondas MIELE M6032SC
• Un (1) lavavajillas MIELE – G6660 SCVi
• Una (1) cafetera Krups Nespresso
• Un (1) fregadero en acero inoxidable
• Un (1) almacenamiento refrigerado de basura 90 LT

Cuarto frio

• Sala frigorífica de 2m3 dividida entre frigorífico (+2oC) y congelador (-25oC)

camarero tonto

• Montaplatos de acero inoxidable equipado con despensa de enlace para servir el salón de la cubierta superior

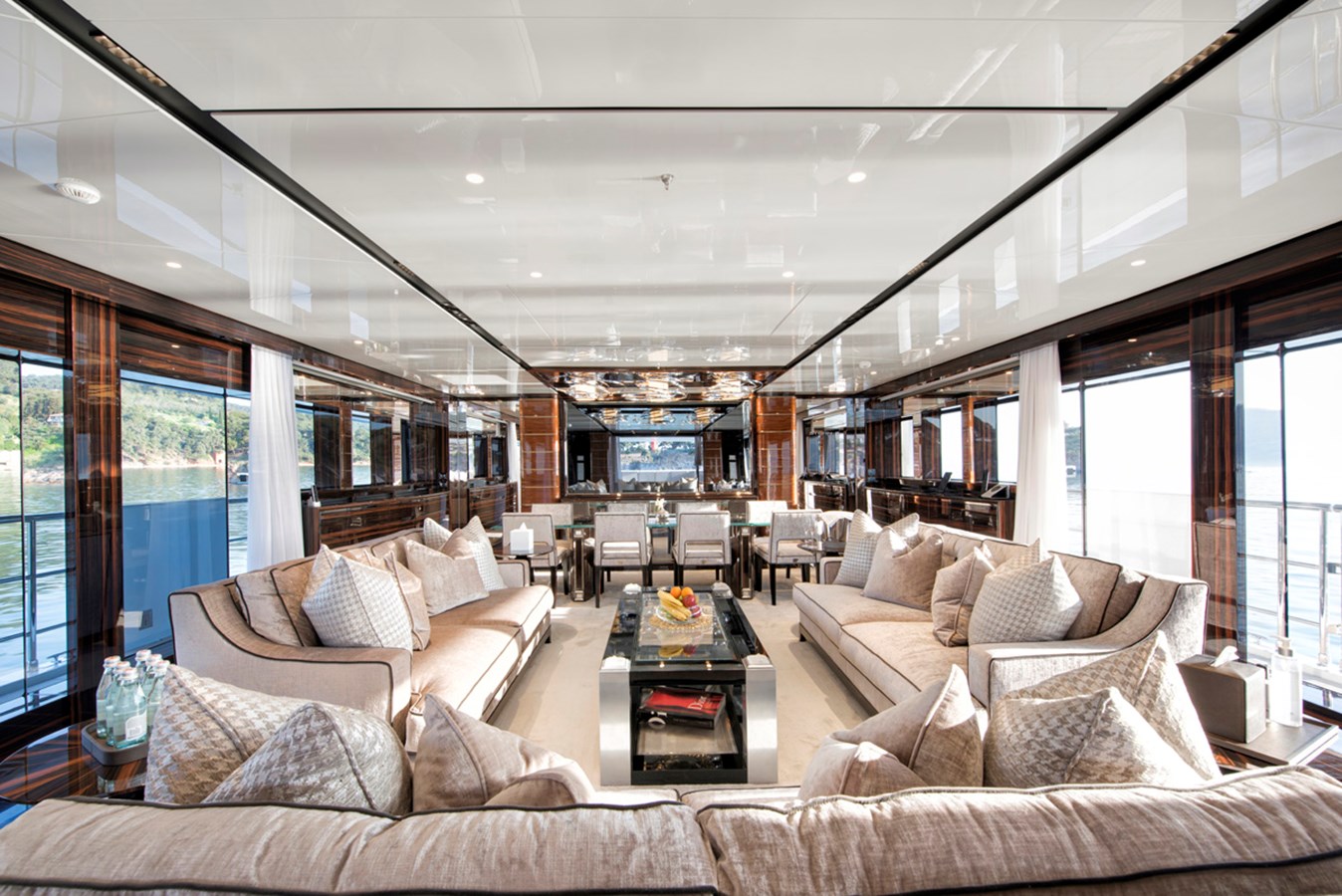

Mobiliario Salón Principal

• Mesa de Comedor y Sillas (x8)
• Mesa de centro pequeña
• Mesa de café
• sofá para dos personas
• modelo de barco

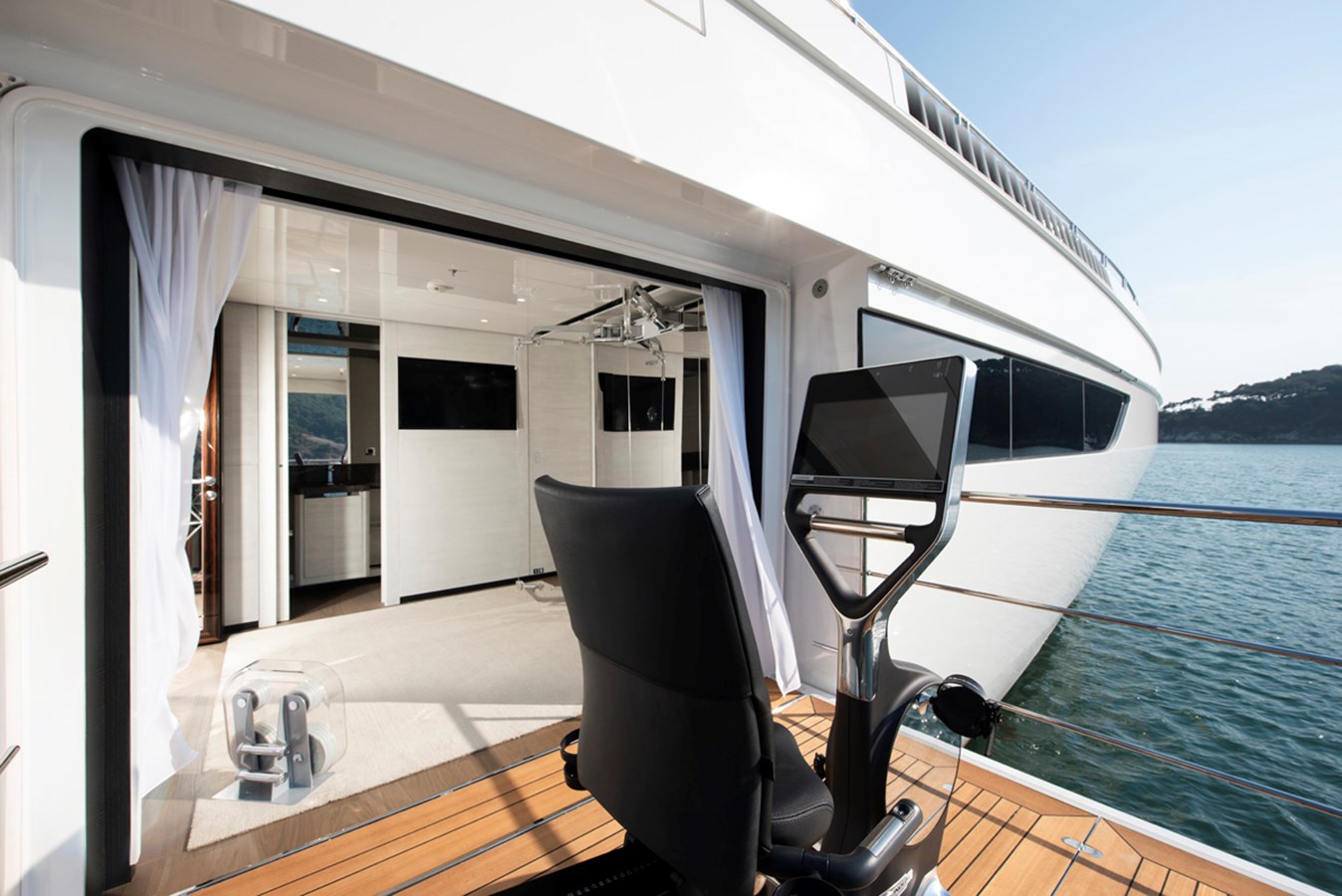

Gimnasio de propietarios

• Tecnología Kinesis
• Cyclette Technogym
• Sofa cama
• Mesa de masajes

Estudio de Propietarios

• Silla de cubierta
• mini escritorio
• 2 sillas
• Mesa de café

Sky Lounge

• Sofá en forma de L para cinco personas

• Piana y taburete de piano
• Mesa de café
• Mesa de juego
• Sillas (2)
• Puf de Dior (2)

Muebles Sueltos Externos

• Chaise longue x 4
• Mesa de centro x 5
• silla x 2
• Consola x 1

Cabina de popa de la cubierta principal

• silla (3)
• Sofá estructural (1)
• Mesa de Comedor (1)

Cabina de la cubierta superior

• Comedor
• Silla (10)
• Sofá en forma de L
• Sofá x 2
• Taburete de bar x 3
• Sillón x 2
• Mesa de centro x 2

Techo del autocar delantero

• silla x 2
• Mesa de centro x 3
• Chaise longue x 2
• Consola x 1

Solárium

• Chaise longue x 3
• Mesa de centro x 1
• Sillón x 3
• Taburete de bar x 3
• Sofá en forma de L x 1
• Sofá x 2



EQUIPO DE ENTRETENIMIENTO

Solárium

• N°6 JL Audio parlante resistente al agua 7.7”
• N°2 Subwoofer JL Audio resistente al agua 10”
• N°1 Mini iPad
• N°1 Power Soft Amplificador
• Salón de la cubierta superior de audio esclavo
• Enchufe DJ N°1

Cabina Cubierta superior

• N°2 ASK impermeable externo (Ribbon + Woofer)
• Salón de la cubierta superior de audio esclavo

Cubierta superior Cubierta de proa

• N°6 Altavoces JL Audio resistentes al agua 7.7”
• N°2 Subwoofer JL Audio resistente al agua 10”
• N°1 Mini iPad
• Salón de la cubierta superior de audio esclavo
• Enchufe DJ N°1

Cubierta principal de la cabina

• N°4 SONANCE VP 65 XT Altavoz de audio resistente al agua 7.7 “
• Subwoofer N°1 JL Audio resistente al agua 10”
• N°1 Mando de pared de botones personalizado
• Salón de cubierta principal de audio esclavo

Club de playa

• N°6 SONANCE VP 65 XT Altavoz de audio resistente al agua 7.7 “
• N°2 Subwoofer JL Audio resistente al agua 10”
• N°1 Mini iPad + funda lifeproof
• Fuente del dispositivo de audio Airplay

Cubierta superior del salón

• N°4 Altavoces de pared SONANCE LCR1
• Subwoofer activo N°1 SUNFIRE HRS-8
• N°1 TV Led 72″
• N°1 Mini iPad
• Estación de muelle N°1
• N°1 conector HDMI

Salón y comedor Cubierta principal

• N°7 Altavoces de pared SONANCE LCR1 con sistema de sonido envolvente
• Subwoofer activo N°2 SUNFIRE HRS-8
• N°1 TV Led 65″ de techo retráctil y orientable 180°
• No1 Televisor Led 72″
• Apple TV N°1 con Airplay
• N°1 Mini iPad
• Estación de muelle N°1
• N°1 conector HDMI
• N°1 Kit videoconferencia

Cabaña de propietarios

• N°2 SONANCE LCR 2 en altavoces de pared
• Subwoofer activo N°1 SUNFIRE HRS-8
• N°1 TV Led 55”
• N°1 Mini iPad
• Estación de muelle N°1
• Apple TV N°1 con Airplay
• N°1 conector HDMI

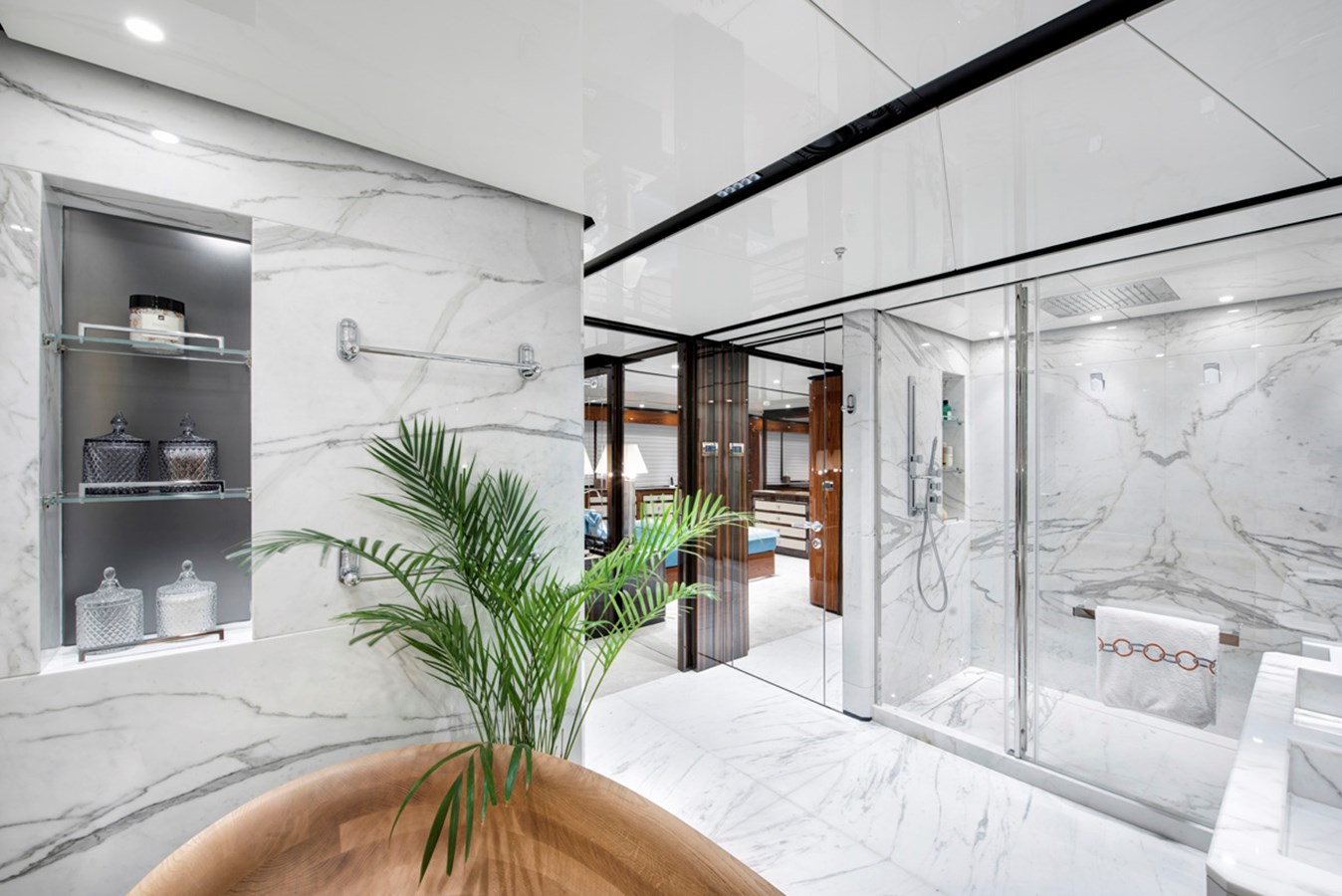

Baño de propietarios

• N°2 Altavoces de techo SONANCE VP 65 XT

Estudio del propietario

• N°2 SONANCE VP 48 altavoces
• N°1 TV Led 40″
• N°1 Mini iPad
• Estación de muelle N°1
• Apple TV N°1 con Airplay (compartido con la cabina del propietario)
• N°1 conector HDMI
• N°1 enchufe LAN
• N°1 Kit videoconferencia

GIMNASIO

• N°2 SONANCE VP 48 altavoces
• N°1 TV Led 40″
• N°1 Mini iPad
• Estación de muelle N°1
• Apple TV N°1 con Airplay
• N°1 conector HDMI

2 cabinas VIP

• N°2 Altavoces de techo SONANCE VP 48
• N°1 TV Led 40″
• N°1 Mini iPad
• Estación de muelle N°1
• Apple TV N°1 con Airplay
• N°1 conector HDMI

2 cabañas de invitados

• N°2 Altavoces de techo SONANCE VP 48
• N°1 TV Led 32″
• N°1 Mini iPad
• N°1 muelle magnético
• N°1 TV Led 32″
• Apple TV N°1 con Airplay
• N°1 conector HDMI

Cabina de capitanes

• N°2 altavoces de techo YAMAHA NS IC400
• N°1 TV Led 32″
• Apple TV N°1 con Airplay
• N°1 Mini iPad
• Estación de muelle N°1

Timonera

• N°2 altavoces de techo YAMAHA NS IC400
• Fuente del dispositivo de audio Airplay (volumen y encendido/apagado mediante panel táctil)
• N°1 Mini iPad
• N°2 enchufe LAN
• Estación de muelle N°1

Galera

• N°2 altavoces de techo YAMAHA NS IC400
• Fuente de dispositivo de audio Airplay con control de volumen

Crew Mess

• N°2 altavoces de techo YAMAHA NS IC400
• N°1 Mini iPad
• Estación de muelle N°1
• N°1 TV Led 32″
• Apple TV N°1 con Airplay
• N°1 enchufe LAN

5 camarotes de tripulación

• N°2 altavoces de techo YAMAHA NS IC400
• Fuente del dispositivo de audio Airplay

Sistema de circuito cerrado de televisión

• Una (1) grabadora de red Panasonic HD
• Una (1) cámara externa de domo fijo Panasonic en la cabina de la cubierta principal
• Una (1) cámara externa de domo fijo Panasonic en el mástil
• Dos (2) cámaras externas de domo fijo Panasonic en los pasillos de la cubierta principal ps./stb.s
• Cinco (4) cámaras internas de domo fijo Panasonic:
• Uno (1) en el cuarto eléctrico
• Uno (1) en la sala de máquinas
• Un (1) garaje delantero
• Un (1) club de playa

SALA DE MÁQUINAS

• Un (1) banco de trabajo;
• Una (1) luz LED con cable extensible;
• Un (1) fregadero de acero inoxidable;
• Una (1) caja de herramientas con herramientas;
• Acabado pared lateral: paneles sándwich de aluminio pintado RAL 9010 tipo DIBOND;
• Piso: placas de aluminio antideslizantes montadas sobre marco de aluminio acabado cromado;
• Arriba: como pared lateral;
• Iluminación: tipo neón AC;



REPARACIÓN Y ACTUALIZACIONES

Período: 2021 / 2022

General

• Servicio anual LSA y FFA
• Inspección de clase anual
• Inspección anual de banderas
• Servicio anual Ultra-Fog
• Servicio anual de balsas salvavidas
• Servicio completo de chaleco salvavidas
• Comprobación del traje de inmersión conforme
• Servicio de extintores portátiles
• Pintura de sentinas y sala de máquinas

Exterior

• Helipuerto, teca flexible reemplazada por madera de teca real.
• Cubierta de proa, teca flexible reemplazada por madera de teca real.
• Repintado de la parte del casco entre el bolsillo del ancla y la primera ventana de abajo.
• Reemplazo de la línea de belleza naranja en las áreas específicas.
• Cúpulas satelitales repintadas.
• Puerta de popa repintada.
• Lado de babor de popa del salón de la cubierta superior repintado.
• Repare la corrosión del casco alrededor de las placas de anclaje con el ciclo completo de pintura.
• Antifouling reaplicado antes del lanzamiento.
• Cavidades de anclaje y placa del vástago limpiadas y pulidas con el acabado de espejo requerido
• Pintado de grilletes de cadena de ancla.
• Escotillas de helipuerto reparadas y repintadas.
• Reparación de tira de luces LED acceso a las escaleras de la plataforma de baño del lado de estribor
• Reparación y repintado de la escotilla de popa de la cubierta principal al sistema de cierre del club de playa.
• Taquillas de almacenamiento en cubierta limpiadas y pintadas
• Reemplace el sellador blanco y los casilleros de la terraza con contorno de caucho blanco
• Problemas generales de corrosión abordados y repintados
• Se reemplazaron todos los escalones de teca en la cubierta principal y en las escaleras de popa de la cubierta superior.
• Reemplazo del tablero de margen de teca plataforma de baño de babor en popa
• Reemplazo del tablero de margen de teca en la cubierta superior de popa.
• Cubiertas de popa, paneles de techo, fijaciones aseguradas y realineadas.
• Instalación del módem 5G y antenas
• Sustitución de parapeto de solárium de cristal SD-04-SCALA
• Se reemplazó el sellador de las ventanas del casco.
• Sellador de bordes de teca reemplazado según sea necesario.

Ingenieria

• Reubicación de 52 módulos de energía de litio en la sala de baterías recién construida.
• Agregue 39 nuevos módulos de energía de litio a la sala de baterías recién construida.
• El cable de servicio pesado se extiende desde la sala de baterías hasta los sistemas de administración de energía.
• Se requieren conexiones y programación para el sistema actualizado de cero emisiones.
• Equilibrado de convertidores de frecuencia de propulsión.
• Servicio de controles de comando para sistema de accionamiento en controles de puente y alas.
• Inspección del sistema de refrigeración de todos los sistemas, comprobación de todos los accesorios, glicol y refrigerantes, carga si es necesario, limpieza de intercambiadores
• Limpieza de intercoolers de motores MAN
• Limpieza profunda de todos los sistemas de ventilación.
• Limpieza y desengrasado de la red de escape de la cocina
• Red de escape de lavandería limpiada
• AHUs limpiados y desinfectados
• Red de fancoils limpiada y desinfectada
• Red de escape de ventilación limpiada y desinfectada
• Servicio de DGs MAN verificado en busca de fugas
• Inspección de baterías: DG, emergencia, servicio, radio, todas las baterías de UPS, cambiadas según sea necesario

• Desmontaje y reinstalación de bombas de agua de mar:

• Bomba contra incendios
• 1 bomba de achique
• bombas de agua de mar para Nidec
• bombas de agua de mar para enfriadores Ac para Nidec
• 2 bombas de agua de mar para enfriadores Ac
• 2 bombas de agua de mar para Estabilizador
• 2 bombas de agua de mar para propulsión
• 2 bombas de agua de mar para piscina



• Servicio para las bombas de agua de mar (cambio de rodamientos, prueba de aislamiento) – Bombas Gianneschi para los intercambiadores de calor y bombas Calpeda para los enfriadores
• Cambio de aceite y filtro PS/Stb POD.
• Muestras de aceite hidráulico enviadas para su análisis.
• Fancoil adicional de actualización de CA en rack MD instalado.
• Servicio de limpieza Tubos de aire de carga / Intercambiadores de calor

• • 2 intercambiadores de calor para enfriadores Ac para Nidec
  • 2 intercambiadores de calor para glicol Nidec
  • 2 intercambiadores de calor para enfriador Ac para aire acondicionado
  • 1 intercambiador de calor para los POD”
• Cambio de ventilador ruidoso de fancoil en rack VW Piso inferior
• Limpieza y desengrasado de sentinas de sala de máquinas.
• Nuevo suelo y estanterías en Urgencias, espacio liberado de pilas
• Se reemplazó el filtro de cofre de mar AFT dañado
• Bomba de la unidad enfriadora de reemplazo para el puerto del gabinete debido a una fuga de glicol
• Calibración de todos los sensores de nivel de tanque
• Todos los variadores y componentes en los gabinetes de la sala de control revisados y reemplazados según lo requiera NIDEC.
• Optimizar el flujo de aire de ventilación en el interior de los cuadros.
• Aumentar el grado de protección de los armarios frente al aire cálido y húmedo del exterior.
• Cambio de juntas de armarios.
• Recuperación y limpieza de conductores.
• Instalación de sondas para monitoreo de temperatura interna y externa de equipos eléctricos.
• Comprobación del aislamiento del bus de CC.
• Mejorar el aislamiento de los armarios.
• Control de temperatura de transformadores.
• Verifique con una llave dinamométrica que todos los fusibles y barras colectoras estén apretados al toque correcto.
• Verificación y calibración de todos los caudales de los armarios fancoils.
• Campaña de medidas de temperatura en el interior de los cuadros del grupo electrógeno.
• servicio hamann
• Sala de máquinas, vuelva a pintar las áreas donde sea necesario, reemplace el aislamiento dañado.
• Planta potabilizadora, Servicio anual.
• Estabilizador de estribor, reprogramado.



Interior

• Pulido de mármol de baño principal.
• Techos de dos cabezas construidos en traje principal.
• Alineación de paneles de techo en la cubierta superior y en los salones de la cubierta principal
• Reducción de ruido de fancoils en Salón Principal y Salón Superior
• Reemplazo de la cubierta del asiento del comedor de la tripulación

TI / AV / COMUNICACIONES

• Instalación de los receptores de la red 5g
• Monitores de puente reparados.
• Reparación de brújula giroscópica
• Reparación de anemómetro.

Licitaciones y juguetes

• Nueva licitación R720 X-craft

Garaje y bahía de licitación

• Paneles de techo ajustados y repintados.
• Se solucionó la fuga de aceite hidráulico de la grúa de garaje FWD
• Se cambiaron los pasadores de bloqueo del marco de la puerta del espejo de popa de la bahía de licitación
• Se resolvió el problema de fuga de fluido hidráulico en el marco de la puerta del espejo de popa de la bahía de licitación.
• Se cambió la junta/junta del marco de la puerta del espejo de popa.
• Se cambió la junta/junta del marco de las puertas del club de playa lateral.
• Se repararon ampollas de pintura en el marco de la puerta del travesaño de la bahía de licitación



Período: 2020 / 2021

Club de bahía/playa auxiliar en popa.

• Grúa de lanzamiento submarino desmontada del buque
• Se reconstruyó el techo del club de playa y se instalaron nuevos paneles.
• Zona de atraque de submarinos convertida estructuralmente en sala de baterías
• Repintado y reparación de tender bay/piscina.
• Fabricación de cunas para X-craft tender

Interior

• Reacondicionamiento completo completo del salón de la cubierta principal
• Reforma integral completa de la suite principal.
• Reacondicionamiento completo completo del salón de la cubierta superior
• Reacondicionamiento completo completo del vestíbulo de invitados y la escalera de la cubierta principal y superior.

Exterior

• Nuevo diseño de cubierta y muebles de cumbre en todas las cubiertas.
• Aplicación antifouling
• Retoques de pintura exterior.

Ingenieria

• Reposicionamiento de las cajas de escape del generador y salida elevada por los costados del casco.
