SPÉCIFICATION TECHNIQUE

Général

• Propulsion diesel électrique hybride (le bateau peut fonctionner entièrement sur batteries (ZEM) Mode zéro émission
• Croisière silencieuse à 5 nœuds, opérations extrêmement silencieuses
• Construit selon les normes de classification RINA Green Plus Platinum

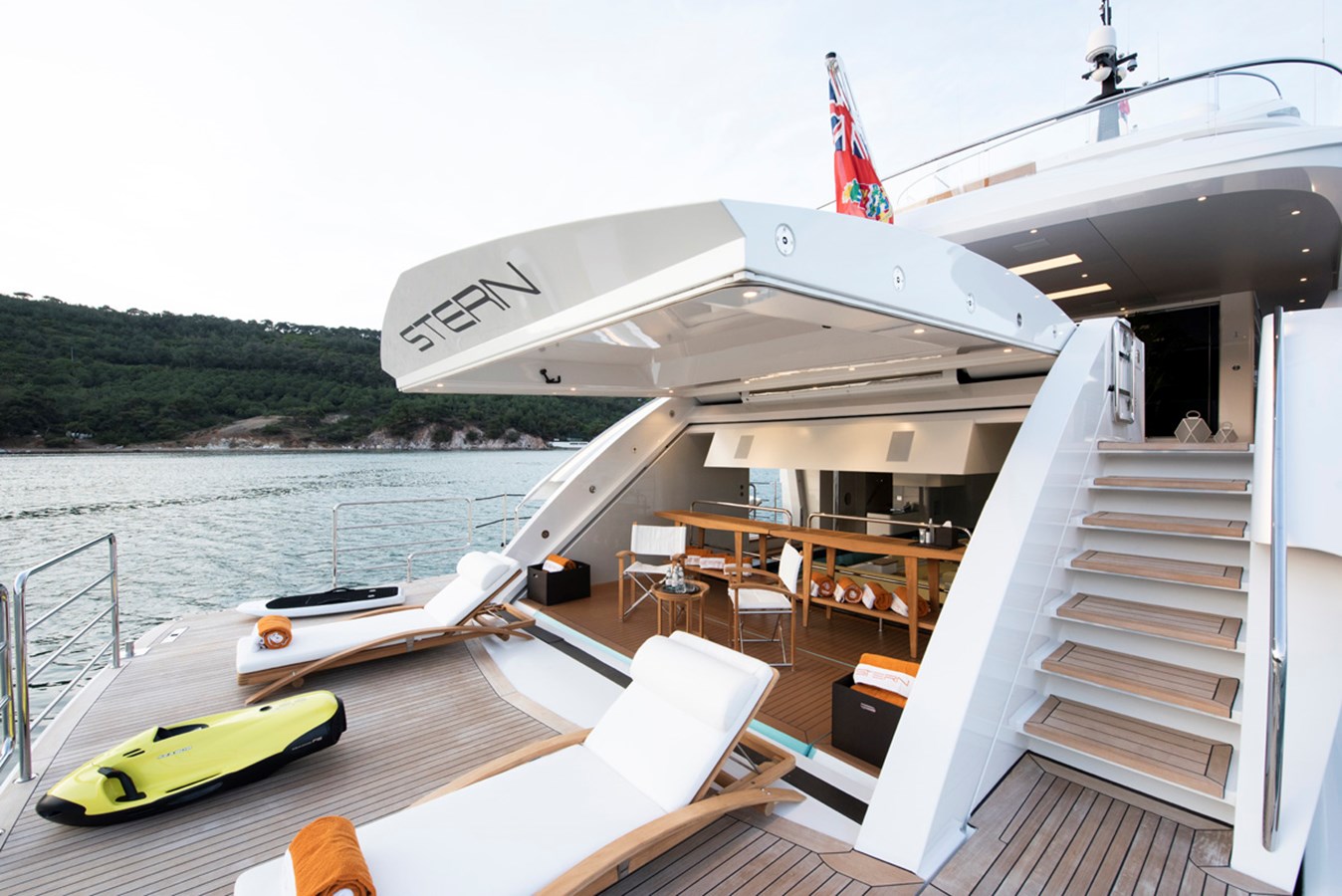

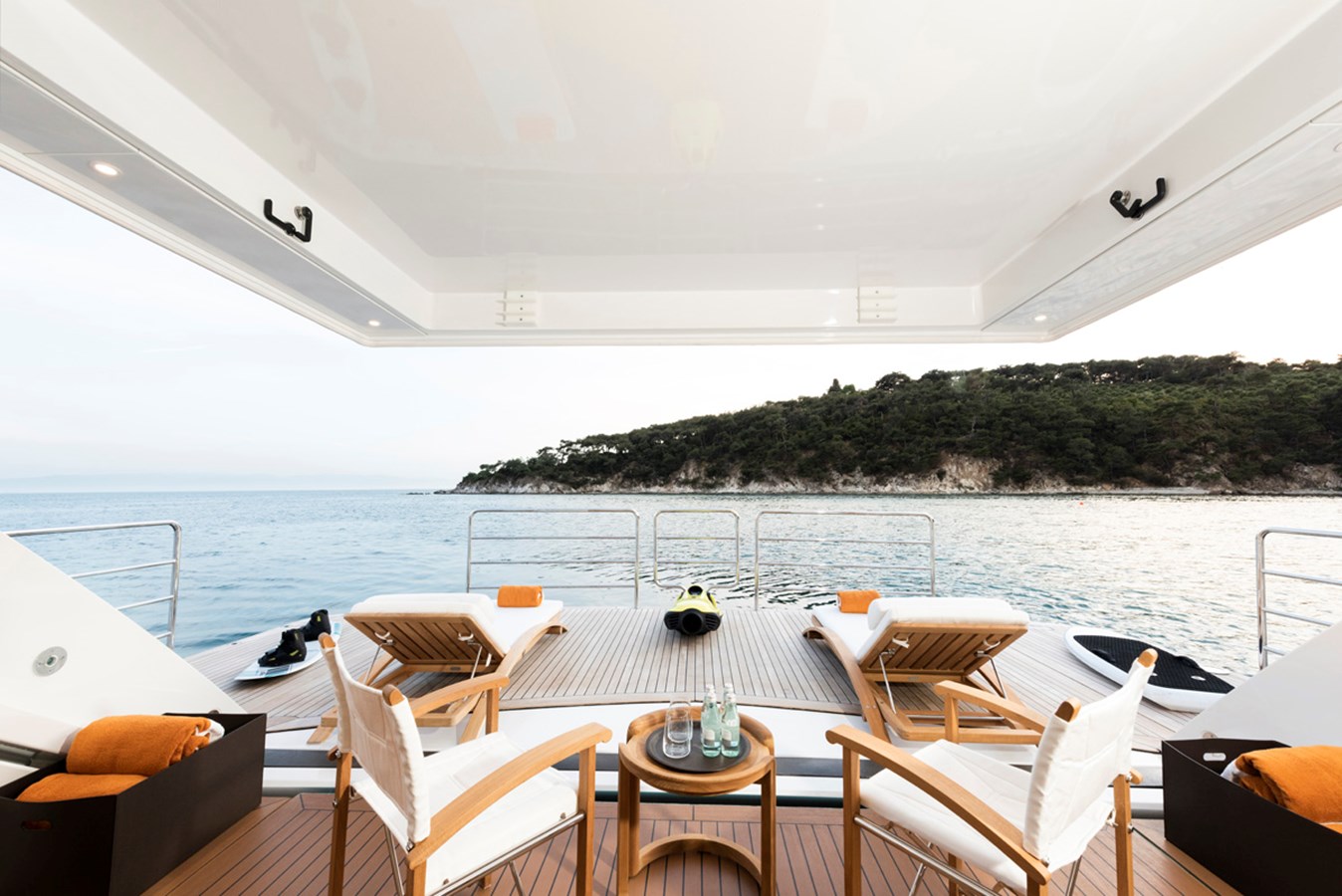

• L'un des plus grands beach clubs pour un yacht de cette taille
• Construit en aluminium et conçu pour améliorer le contact des propriétaires avec l'eau, tout en augmentant considérablement les volumes intérieurs
• Cabine principale pleine largeur pour un confort supérieur
• Autonomie impressionnante de 5 400 Nm à 10 nœuds
• Vainqueur des World Superyacht Awards en 2019 pour le meilleur yacht à moteur à déplacement inférieur à 500 Gt (48 m et plus)
• Le garage d'appel d'offres se transforme en piscine d'eau salée adjacente au club de plage
• Le yacht se compose de quatre ponts (ponts inférieur, principal, pont et bain de soleil)
• Coque et superstructure en aluminium
• Cale ronde à déplacement, proue bulbeuse
• Atterrissage d'hélicoptère 'touch & Go'
• Logement pour ranger une annexe de 7,5 m
• Garage avant : Annexe de sauvetage 4,75 m et espace pour un wave-runner et 2 x Jet skis

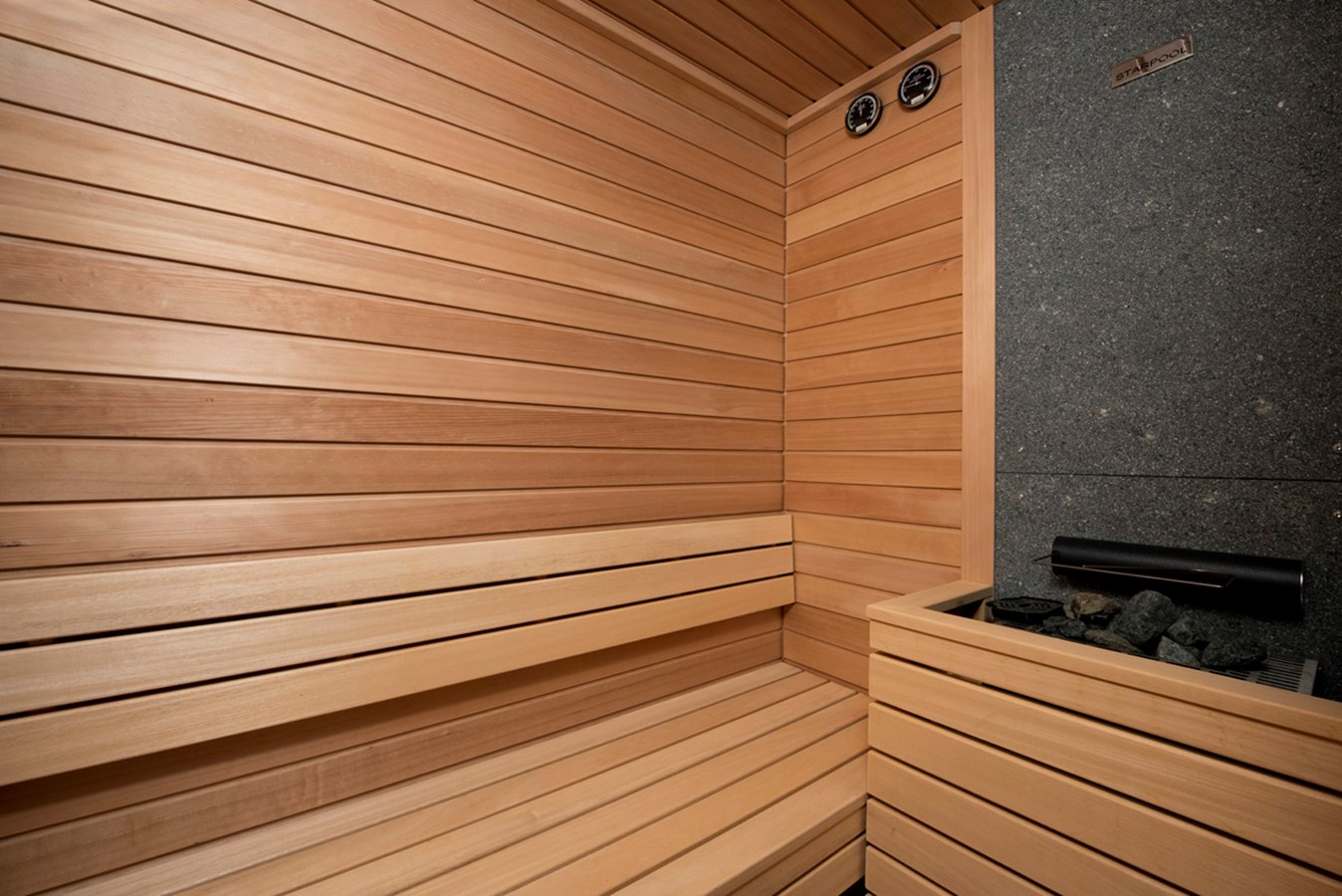

• Sauna aménagé sur le pont principal (STARPOOL)

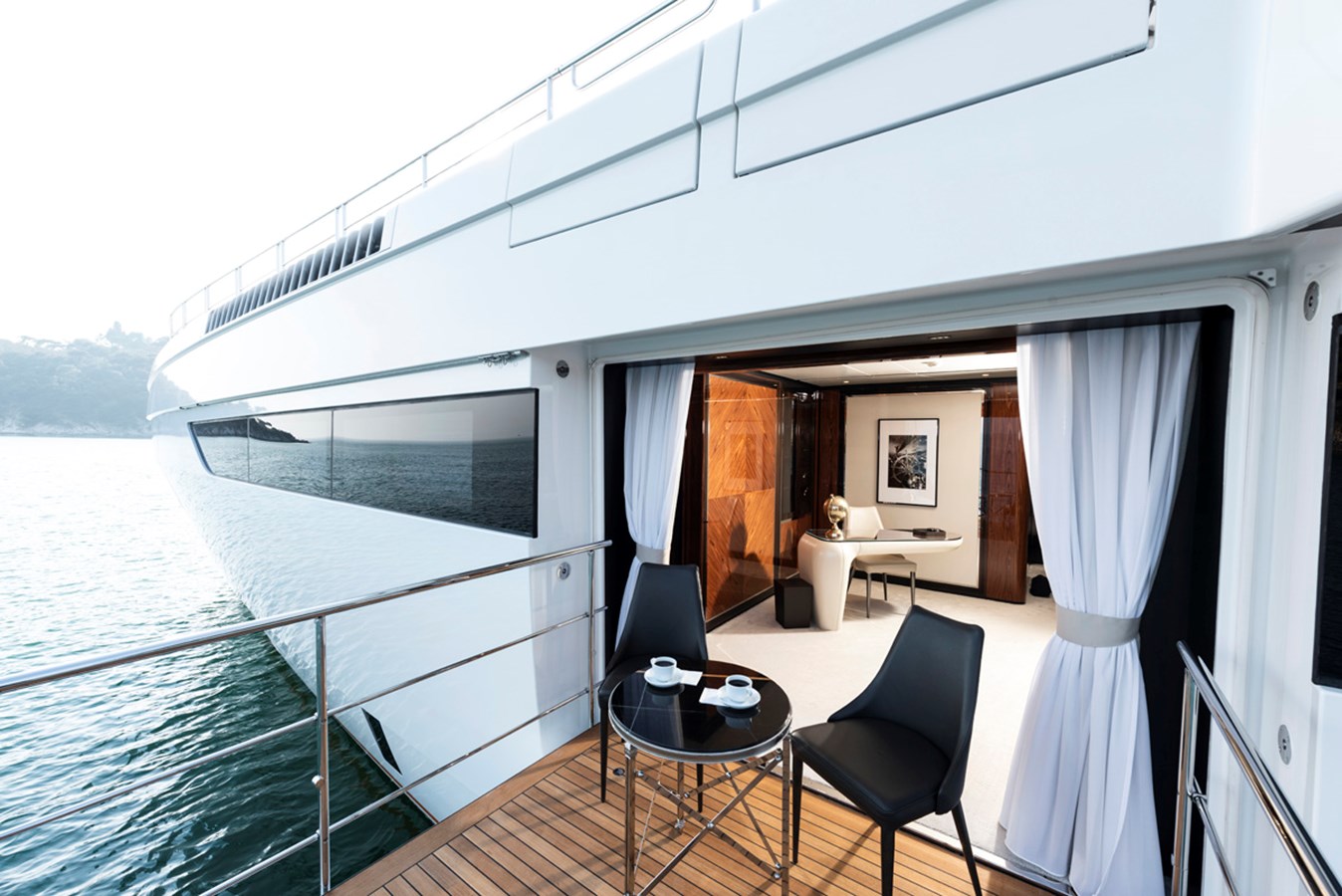

• Balcons de la Master Suite (pont principal) (bâbord et tribord)
• Tunnel du pont inférieur (Centrline) pour l'accès et l'entretien de l'équipage

Hébergement

• 1 Suite propriétaire ensuite, bureau et balcons
• 4 x suites d'invités pouvant accueillir 8 personnes (2 x VIP double, 2 x twin)
• Logement de l'équipage pour 11

Principaux détails

• Longueur hors tout : 49,56 m
• LWL : 47,46 m
• Largeur : 8.45m
• Tirant d'eau : 2.30m
• Déplacement (à pleine charge) : 420T
• Jauge brute : 499T

Classification

Conforme à la certification RINA

C  COQUE  MACH, Ych, NAVIGATION SANS RESTRICTION, EFP(Y), COMF(Y), AUT-UMS(Y)

Vitesses :

• Maximum : 14,1 nœuds
• Économique : 10 nœuds à 5 400 Nm
• Croisière : 13 nœuds à 3 100 Nm



Construction:

• Coque et superstructure : aluminium
• Ponts – Teck



Capacités du réservoir:

• Capacité de carburant : 57 000 litres
• Capacité en eau : 13 000 litres
• Réservoir gris : 4 700 litres
• Réservoir noir : 3 500 litres
• Eau de ballast : 7 700 litres

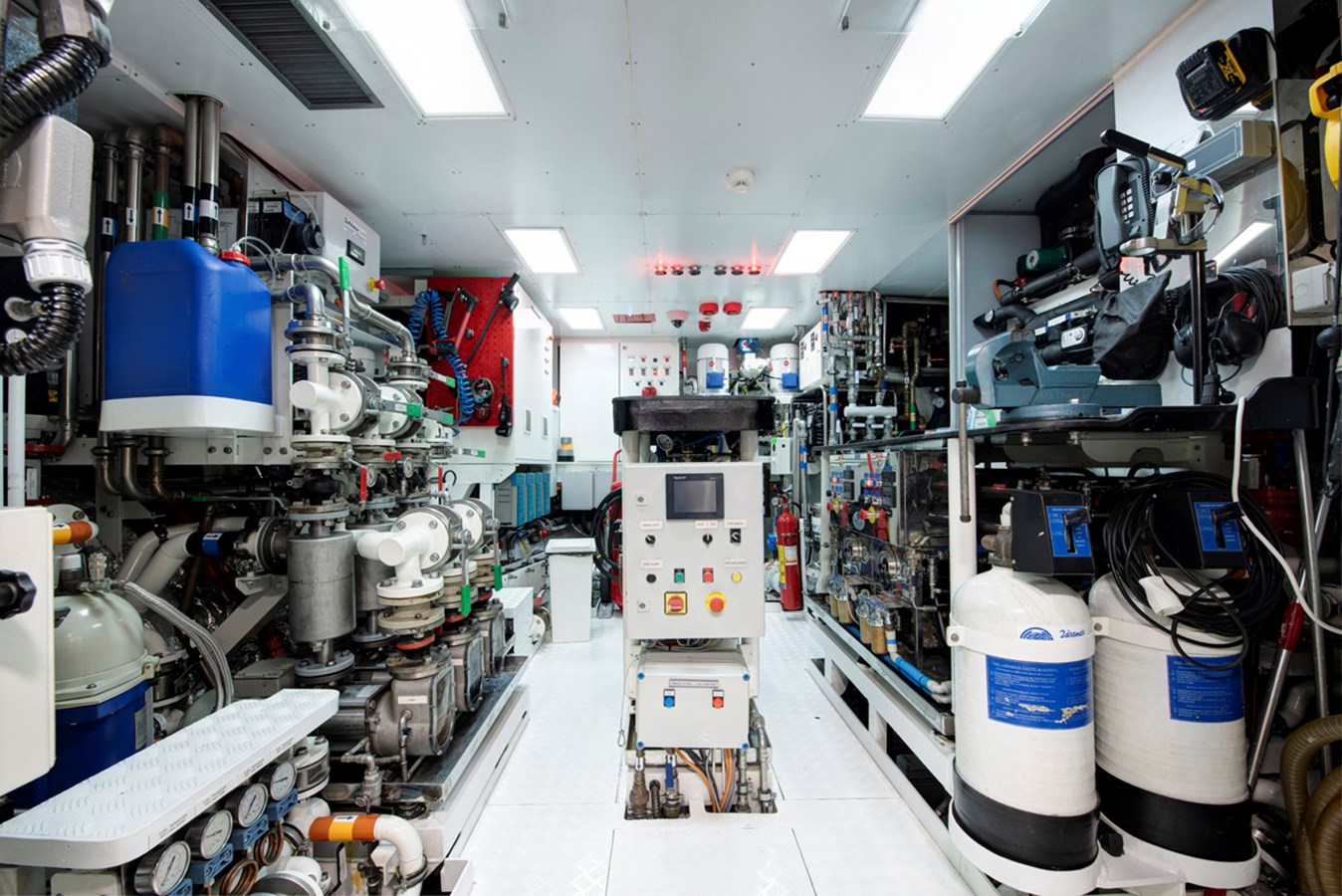

Système de propulsion

• Propulsion diesel électrique
• Système de contrôle mis en œuvre par Wider Management System (WMS)
• Puissance électrique générée par quatre générateurs à vitesse variable
• Alimentation électrique distribuée via le tableau de distribution principal à tension variable CC
• Générateurs entraînés par quatre (4) moteurs diesel MAN D287LE443
• Les moteurs de propulsion ont un système de redondance avec deux (2) entraînements principaux
• 2 x gousses d'hélice de gouvernail VZ450 CR (VETH) rotatives à 360 degrés
• Propulseur d'étrave 98KW

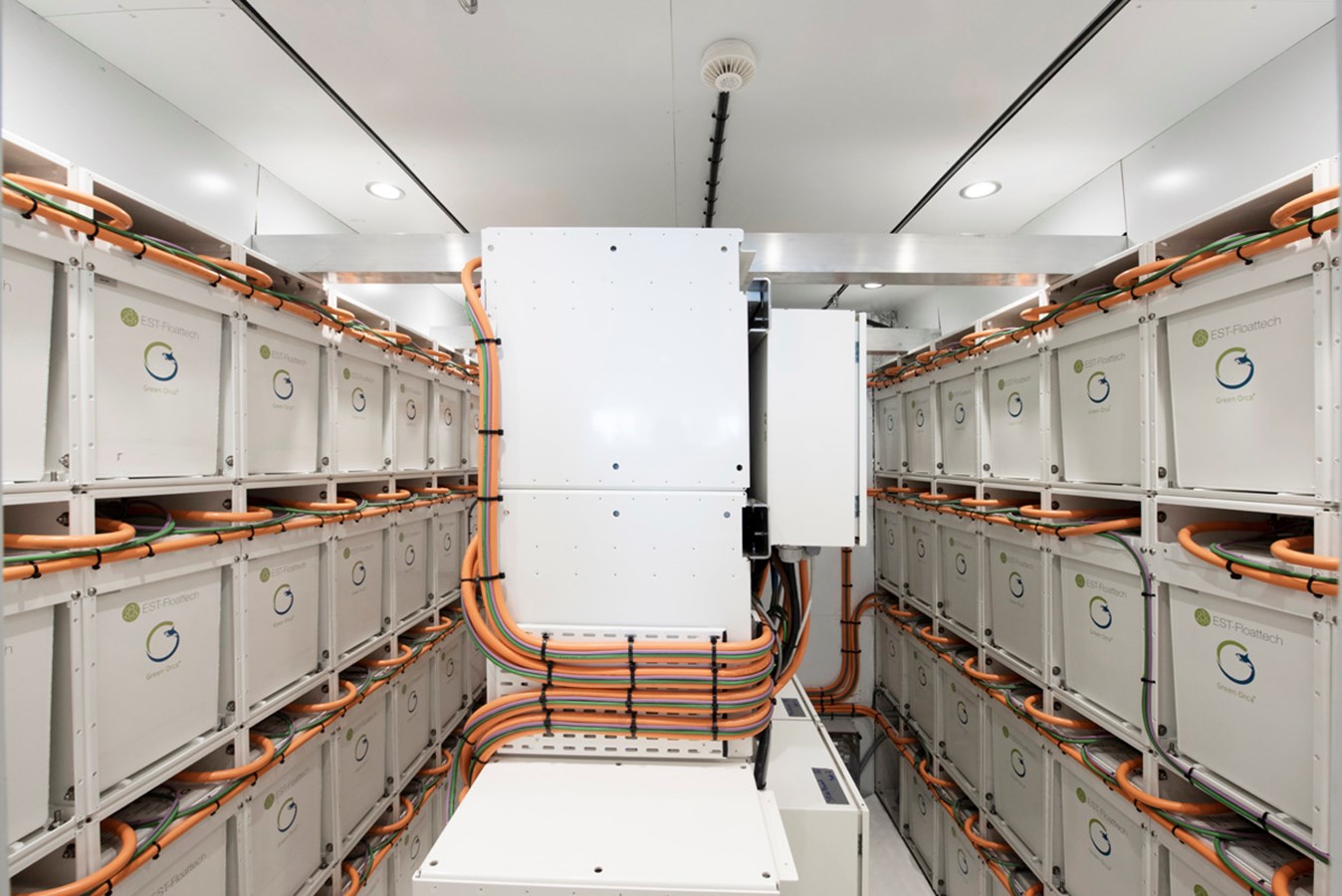

Configuration de la batterie :

• 91 piles (EST Technologies)
• 4 x systèmes de gestion de batterie
• Capacité nominale de 955,5 Kwh
• Tension 630/730 CC

Mode batterie : (Mode zéro émission ZEM)

• En route : 5 nœuds – 32 milles nautiques (6,4 heures)
• Mode ancre : 14 heures

Stabilisation:

• NAIAD, Ailettes connectées à des moteurs électriques (marche et vitesse nulle)

(optimisé pour la vitesse de croisière en route et l'amortissement du roulis au mouillage)

Électrique

• Système AC 400V 50Hz triphasé
• Générateurs de propulsion 400V, AC 3 p (75kW chacun)
• Moteurs électriques 400V AC, 3p
• Système électrique CC 24 V CC
• Consommateurs 12 volts équipés de transformateurs 24V/12V ou de convertisseurs DC/C
• Système de mise à la terre et de liaison (sangles de cuivre et d'aluminium à la coque)
• Tableau électrique en local électrique (protection IP 23)
• Sous-panneaux de distribution AC situés dans tout le navire
• Les systèmes d'éclairage sont entièrement à LED, à moins que les lampes autonomes
• Éclairage de secours dans les zones publiques et critiques du yacht

Puissance à quai:

• 2 connexions
• Tension 50/60Hz
  • 175/260 V et 248/168 A
  • 350/520 V et 125/84 A
  • pompe à incendie
  • 1 pompe de cale
  • pompes à eau de mer pour Nidec
  • pompes à eau de mer pour refroidisseurs Ac pour Nidec
  • 2 pompes à eau de mer pour refroidisseurs Ac
  • 2 pompes à eau de mer pour stabilisateur
  • 2 pompes à eau de mer pour la propulsion
  • 2 pompes eau de mer pour piscine »

Les systèmes

• Système d'alarme de surveillance
• Système d'incendie et de gaz

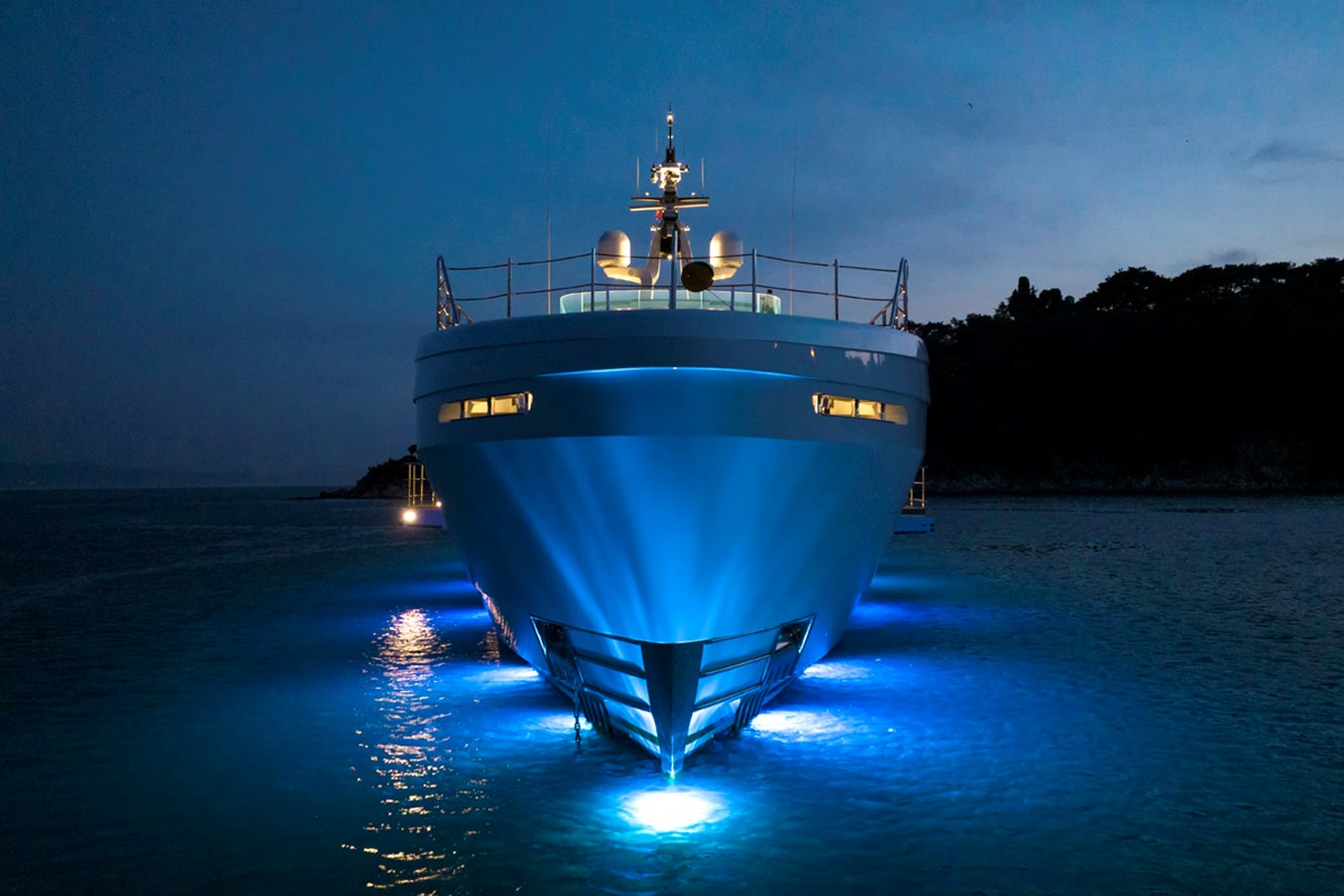

• Lumières sous-marines (17 installées) sous la ligne de flottaison
• Système de réseau téléphonique (19 téléphones sans fil connectés au système Wi-Fi)

Les communications

• Système VHF
• Système SSB
• ASSIS. COM. Système

Systèmes de sécurité

• EPIRB
• Réflecteur radar
• Système de récepteur météo
• Système VHF portable RTX
• AIS
• Système SSAS
• Système BNWAS
• Avertisseur de navire

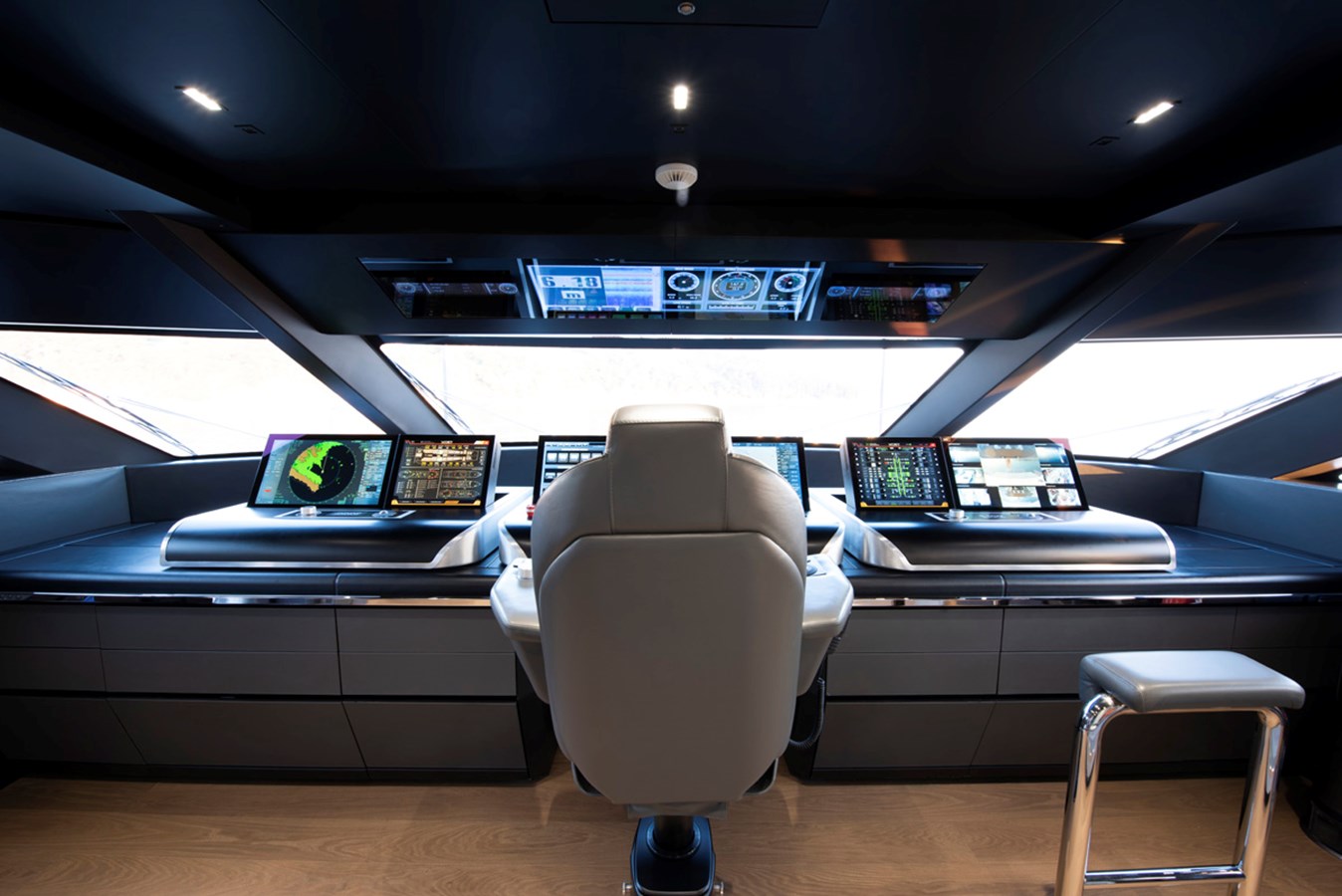

Équipement de navigation

• Système de visualisation (pour Radar#1-Radar#2-Sounder-Chart-Connig)
• Système radar
• Système de sondeur-journal
• Système GPS RX



Équipement de navires

Sécurité:

• Système fixe de lutte contre l'incendie (Polytechno Aérosol) Salle des machines et salle électrique
• Tous les espaces d'hébergement équipés de brumisateur 'Ultrafog'
• Cuisine équipée du système Ultrafog



Équipement nautique

• Baromètre
• Horloge
• Inclinomètres x 2
• Manuel de formation
• Carte de déviation de la boussole
• Jumelles
• Trousse d'outils de navigation
• Feux de navigation
• Drapeaux d'enregistrement
• Drapeaux de codes internationaux
• Signaux de forme de jour de navigation
• Affiches et panneaux d'exploitation des embarcations et de l'équipement de sauvetage
• Boussole de relèvement à la main
• Lampe Aldis



ÉQUIPEMENT DE PONT

• 2 x Guindeau Muir 5.5KW 400V 3P
• 2 x Cabestans Muir 4.0kW 400V 3P

Ancrage:

• 2 x ancres galvanisées 220kg type HHP
• Chaînes : 6 longueurs de 27,5 m

Bornes d'amarrage :

• 4 x bollards (570 x 78) sur pont avant : 2 x bâbord et 2 x tribord
• 4 x bollards (578 x 78) sur pont arrière : 2 x bâbord et 2 x tribord
• 2 x bollards à ressort (400 x 78) au milieu du navire : 1 x bâbord et 1 x côté tribord
• 2 x bornes en aluminium rétractables (400 x 78) sur le bord arrière de la plateforme de bain

Chaumards :

• Deux (2) deux (2) chaumards sur le pont avant : 1 bâbord et 1 tribord
• Deux (2) chaumards sur le pont arrière : 1 bâbord et 1 tribord
• Deux 92) chaumards au milieu du navire : 1 x bâbord et 1 côté tribord

Passerelle / Échelle d'embarquement latérale

• 'Sanguineti & Chiavari' escamotable monté sur tableau arrière intégré de 1,95 m au-dessus de l'extension de la plateforme de bain.
• Echelle d'embarquement latérale (Marquip) rails rabattables en aluminium et inox

Portique de sauvetage : stocké dans le garage avant

Annexes et jouets aquatiques

• Atterrisseur de plage de 7,5 m – X Craft

HÉBERGEMENT

Galère

• Un (1) lave-vaisselle MIELE – G6660 SCVi
• Un (1) four encastré MIELE – H6890BP
• Un (1) four à vapeur MIELE – DG6030
• Un (1) four à micro-ondes MIELE M6262
• Une (1) table de cuisson à induction MIELE – KM6388 avec rails violon
• Un (1) TEPPANYAKI CS 1327 Y
• Une (1) friteuse MIELE CS1411 F
• Un (1) réfrigérateur-congélateur MIELE – K1901Vi
• Un (1) dessus en Corian avec deux éviers intégrés, y compris un robinet d'eau flexible
• Une (1) hotte aspirante en acier inoxydable, reliée au ventilateur d'extraction, avec filtres à graisse amovibles

Garde-manger

• Une (1) machine à café MIELE CVA 6431
• Une (1) cave à vin MIELE KWT 6321 UG
• Un (1) combiné réfrigérateur-congélateur MIELE K FN 37682 id
• Une (1) machine à glaçons – VITRIFRIGO HYDRO P

Blanchisserie

• Deux (2) lave-linge MIELE – PW6065 6,5 kg
• Deux (2) séchoirs MIELE – PT7135C 6,5 kg
• Un (1) fer LAURASTAR
• Un (1) Fer DILAS – mod Laura
• Un (1) évier en acier inoxydable + robinet d'eau avec tête extensible.

Mess de l'équipage

• Un (1) réfrigérateur-congélateur KFN 37682 id
• Un (1) four micro-ondes MIELE M6032SC
• Un (1) lave-vaisselle MIELE – G6660 SCVi
• Une (1) machine à café Krups Nespresso
• Un (1) évier en acier inoxydable
• Un (1) entrepôt réfrigéré à déchets 90 LT

Chambre froide

• Salle de réfrigération de 2m3 répartie entre réfrigérateur (+2oC) et congélateur (-25oC)

Serveur muet

• Monte-charge inox équipé d'un office de liaison pour desservir le salon du pont supérieur

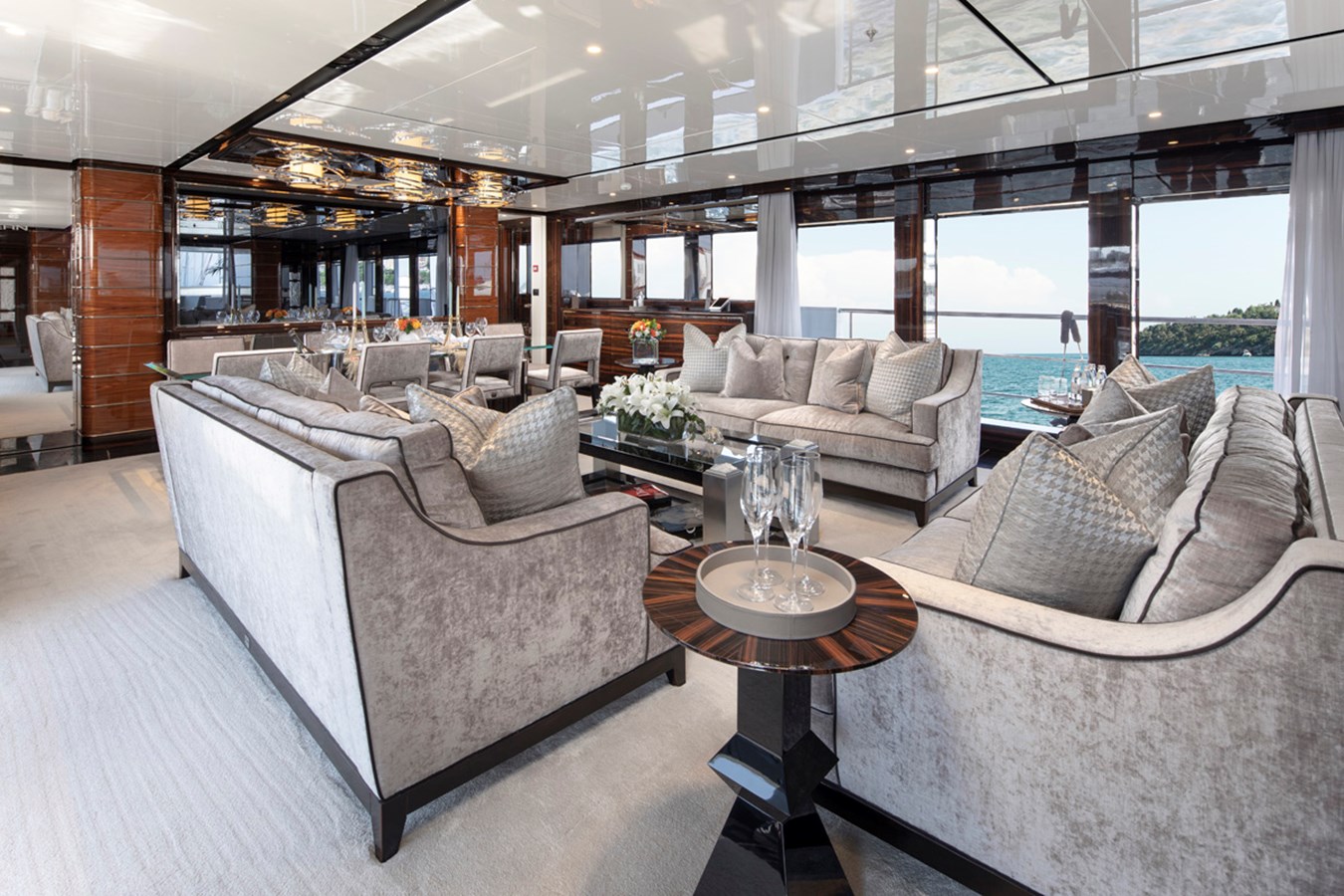

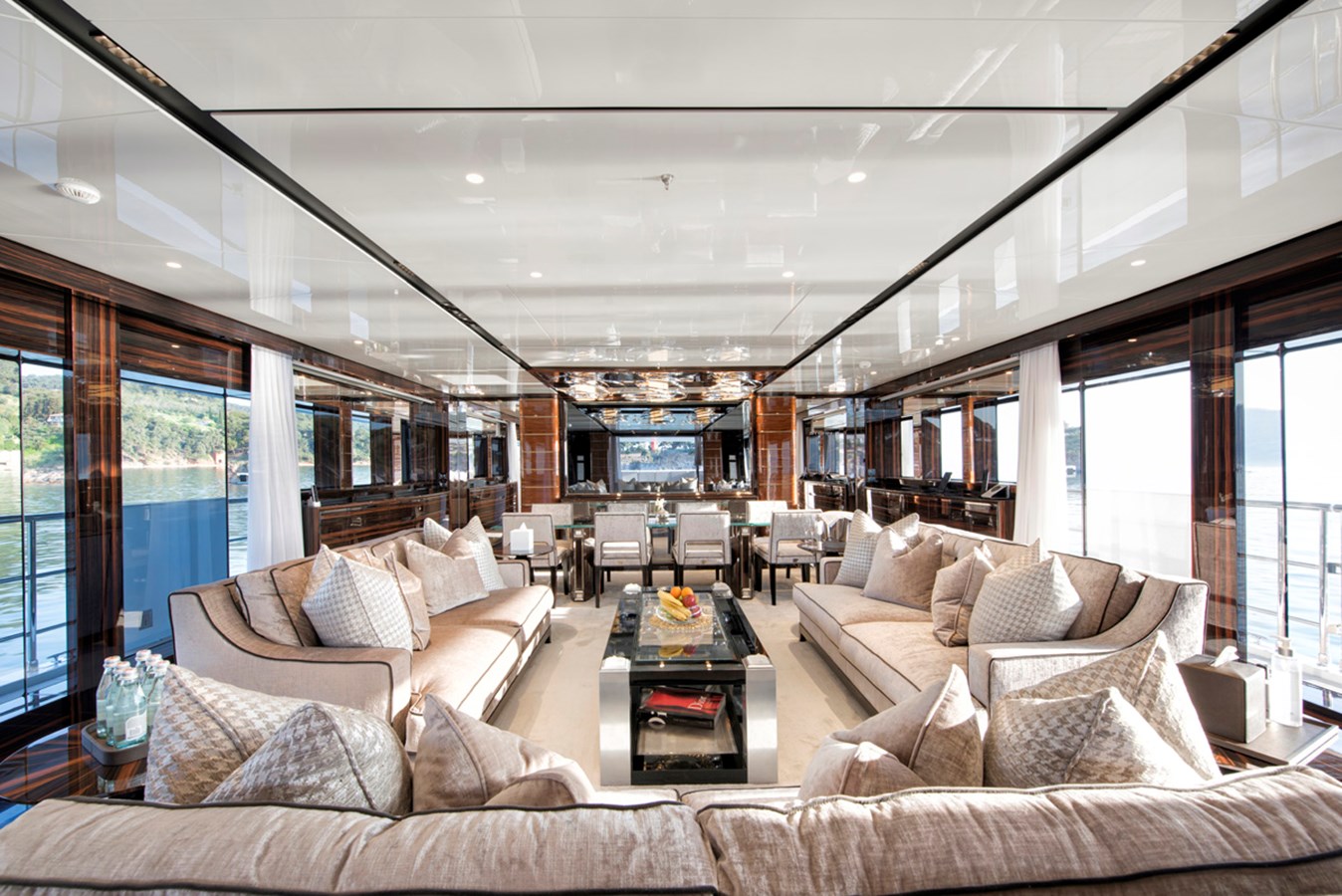

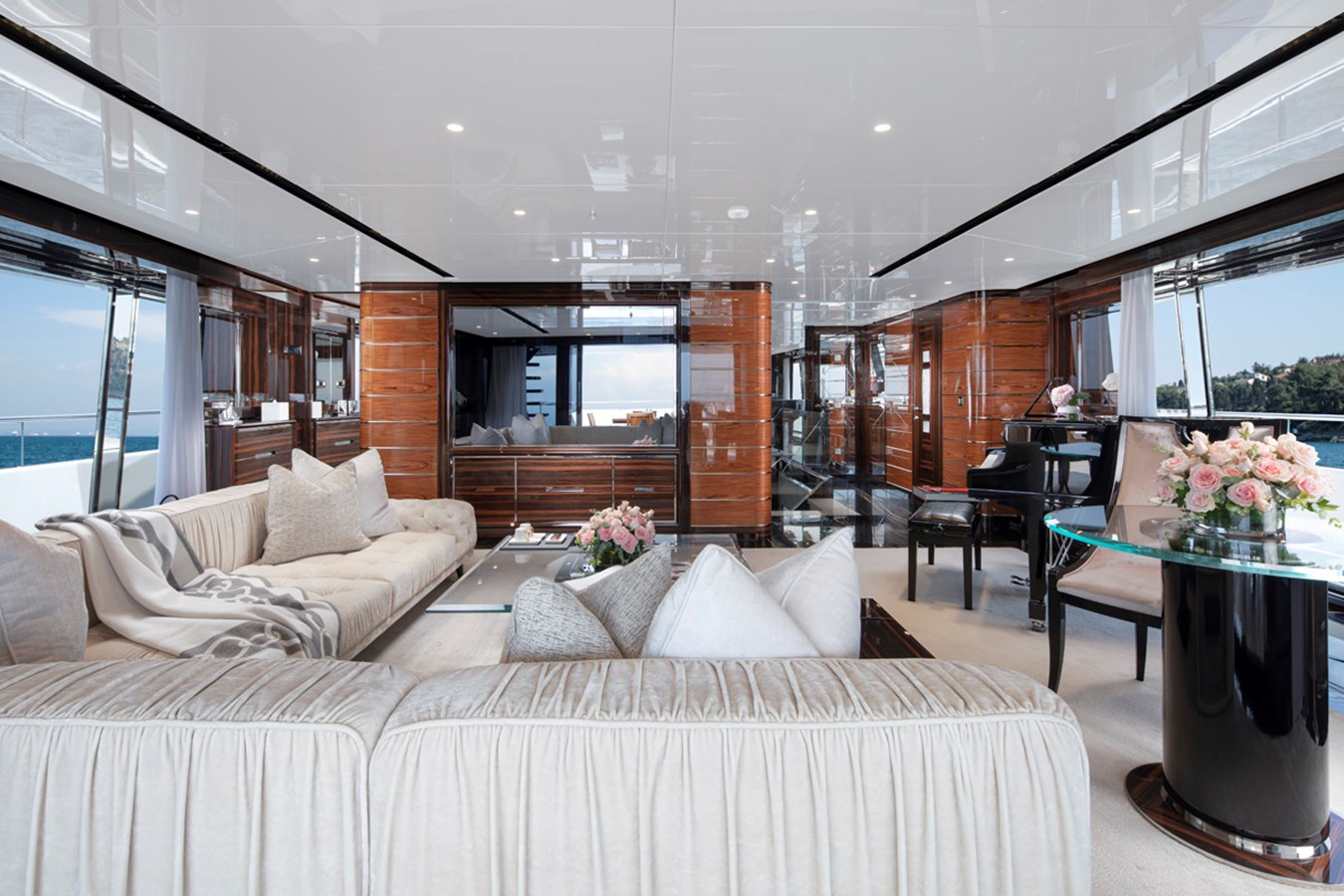

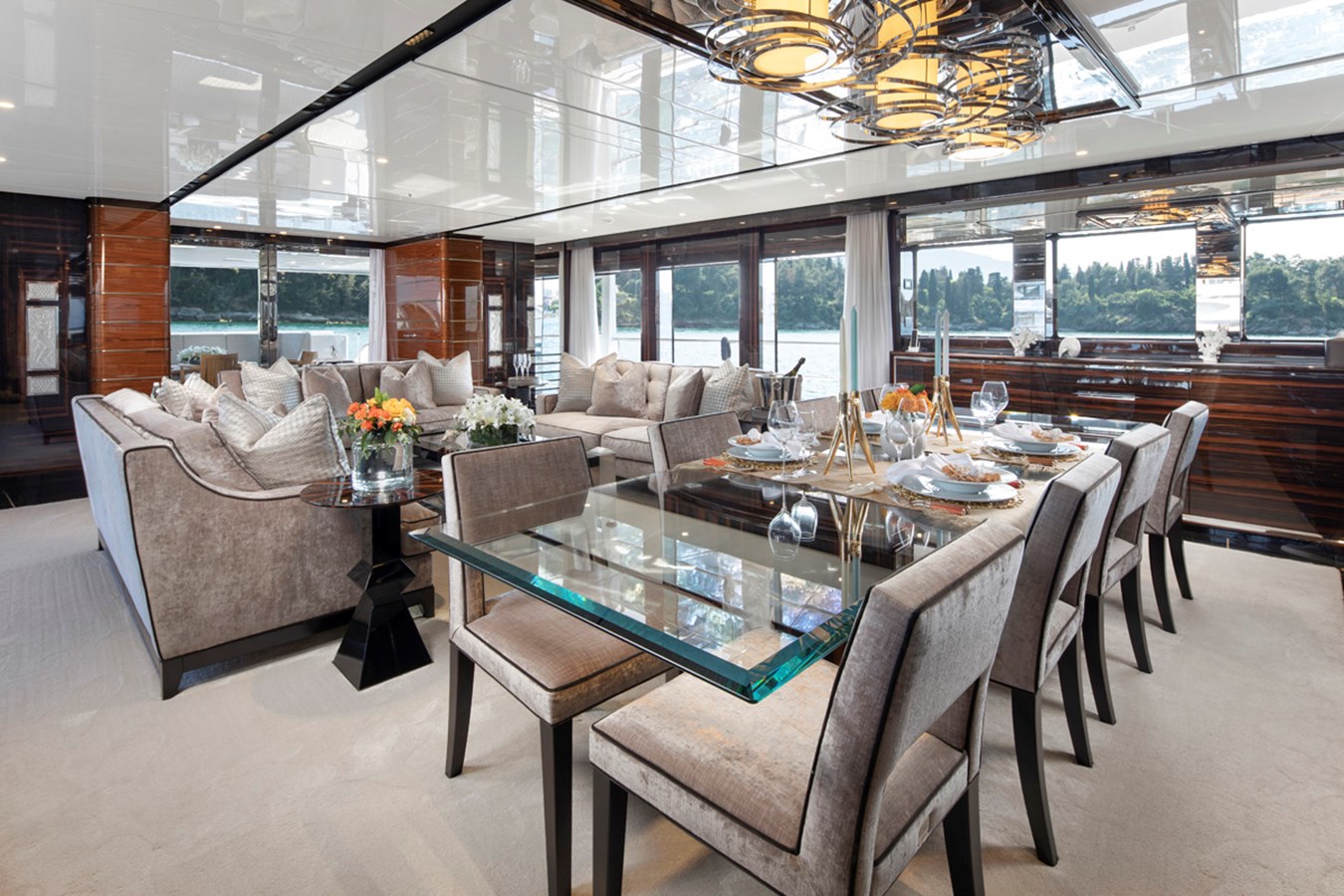

Mobilier du salon principal

• Table à manger et chaises (x8)
• Petite table basse
• Table basse
• Canapé deux places
• Modèle de bateau

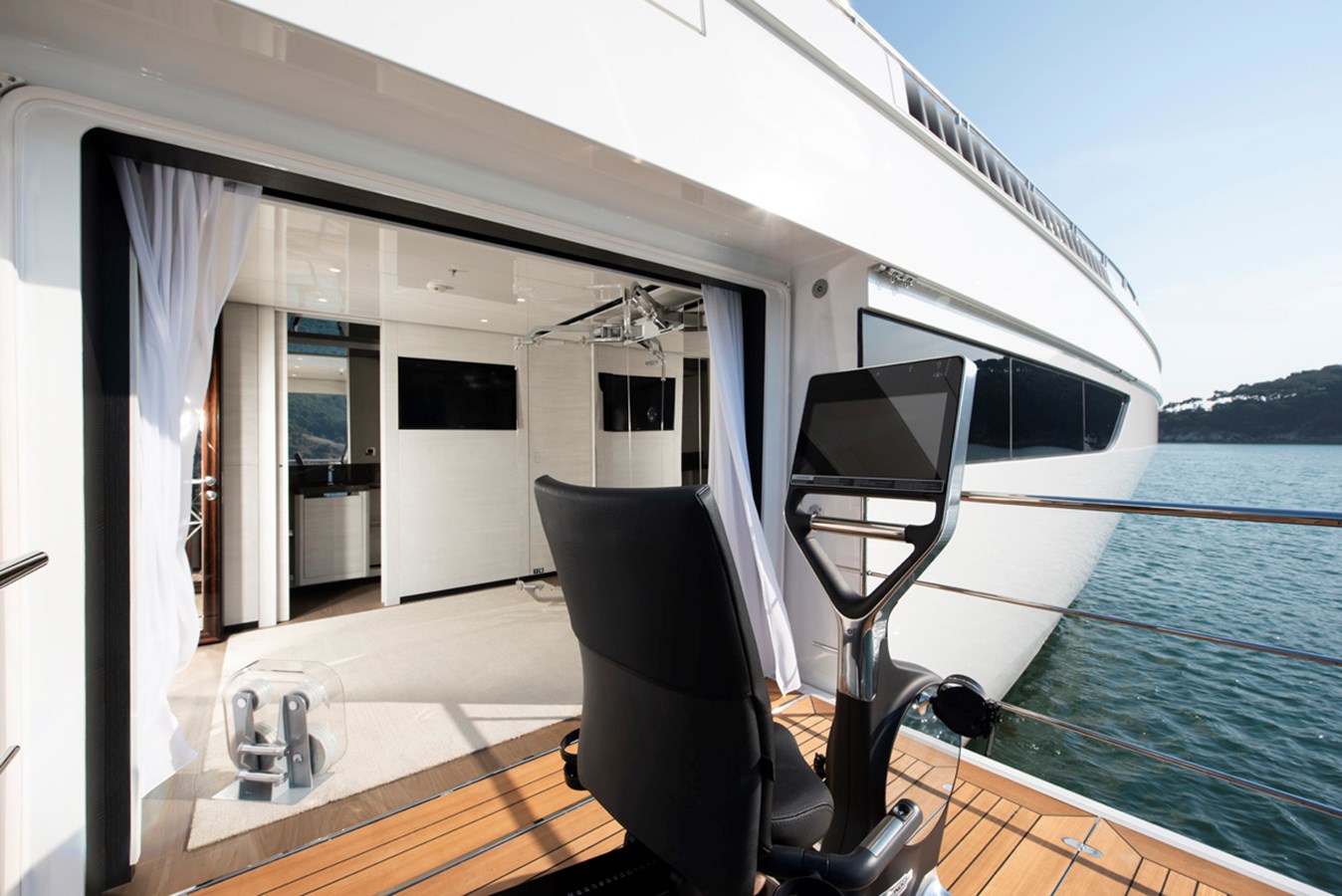

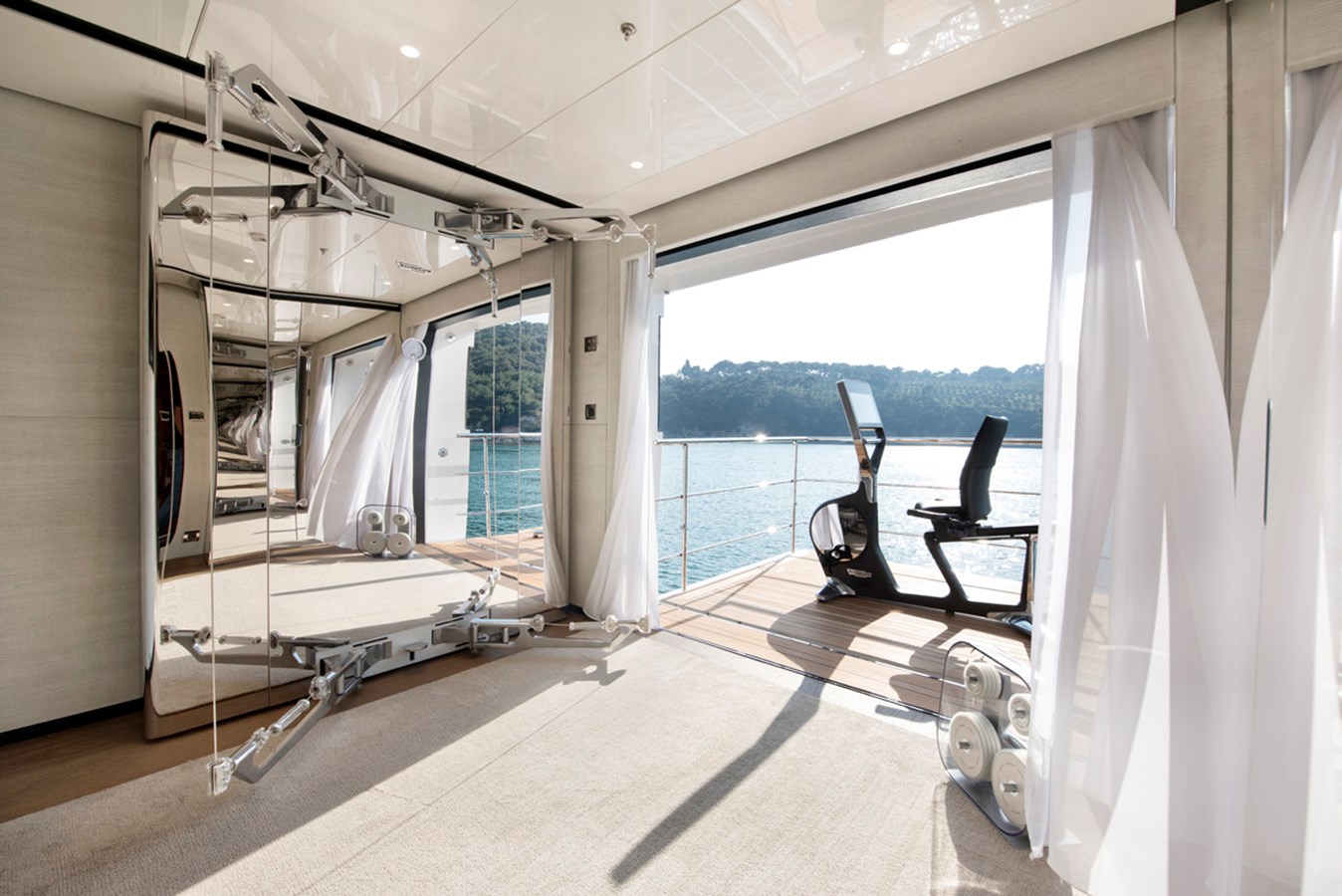

Gymnase des propriétaires

• Kinésis Technogym
• Cyclette Technogym
• Canapé-lit
• Table de massage

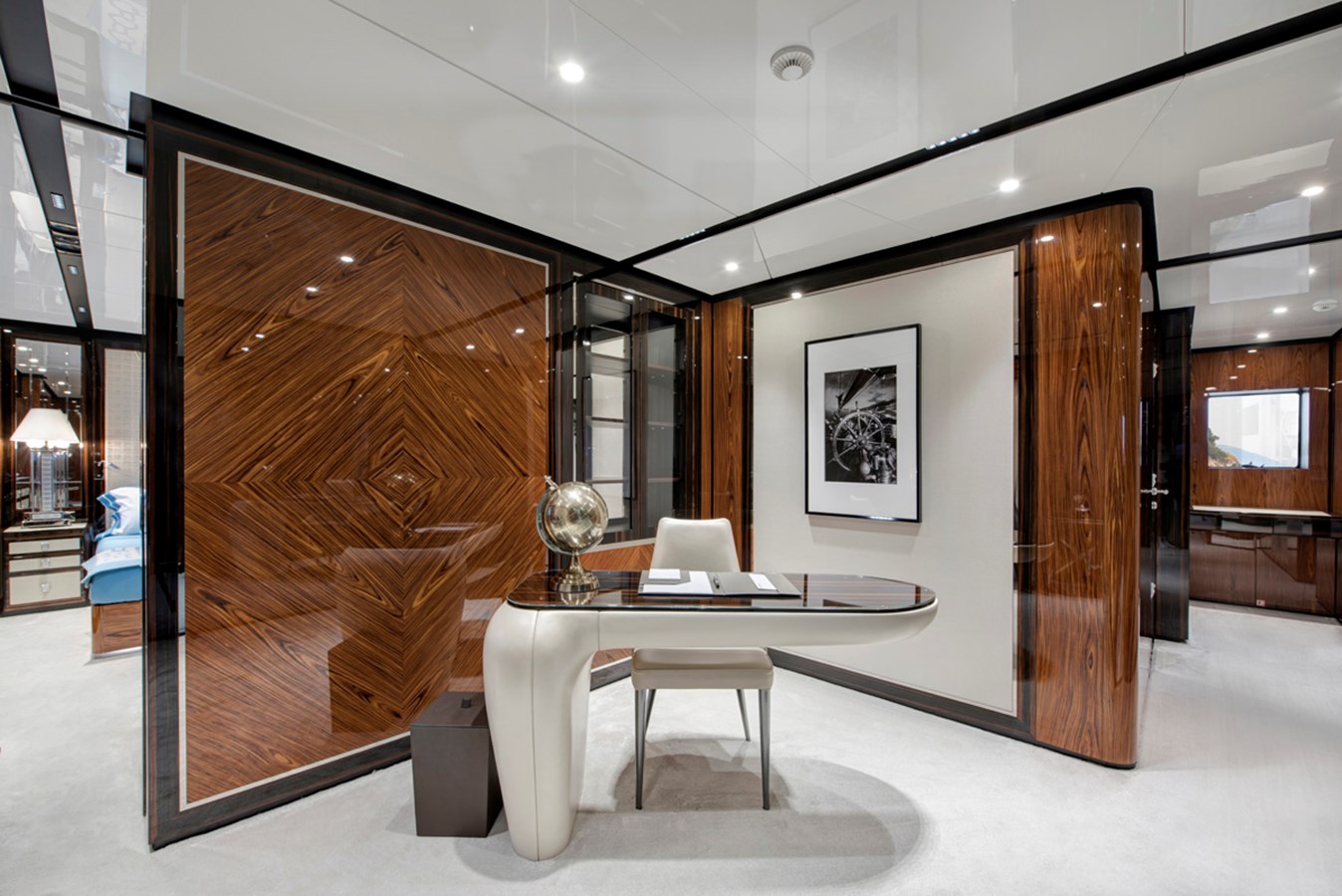

Étude des propriétaires

• Chaise longue
• Mini-bureau
• Chaises x 2
• Table basse

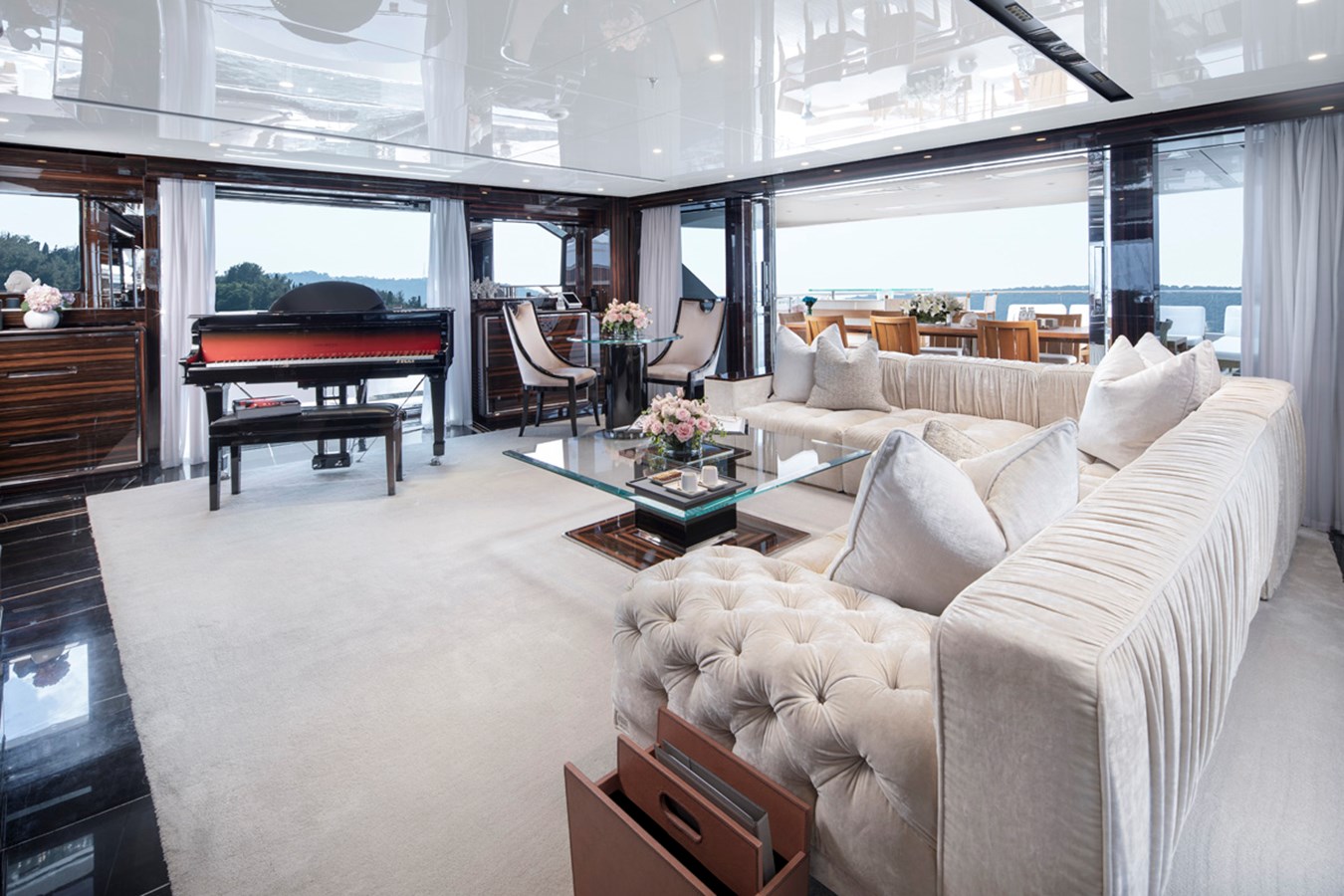

Sky Lounge

• Canapé cinq places en forme de L

• Piana et tabouret de piano
• Table basse
• Table de jeu
• Chaises (2)
• Pouf Dior (2)

Mobilier extérieur en vrac

• Chaise longue x 4
• Table basse x 5
• Chaise x 2
• console x 1

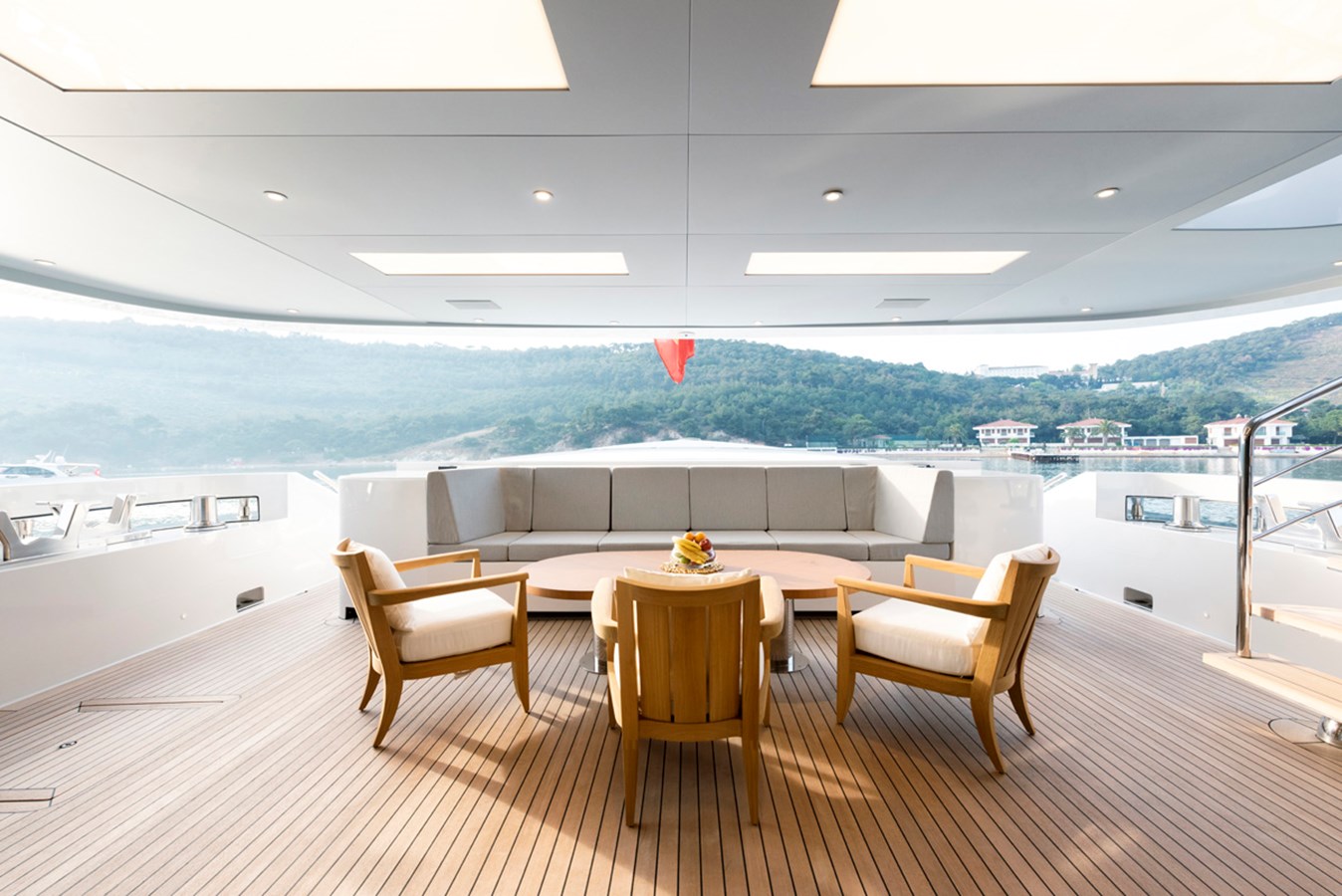

Cockpit arrière du pont principal

• Chaise (3)
• Canapé structurel (1)
• Table à manger (1)

Cockpit du pont supérieur

• Table à manger
• Chaise (10)
• Canapé en L
• Canapé x 2
• Tabouret de bar x 3
• Fauteuil x 2
• Table basse x 2

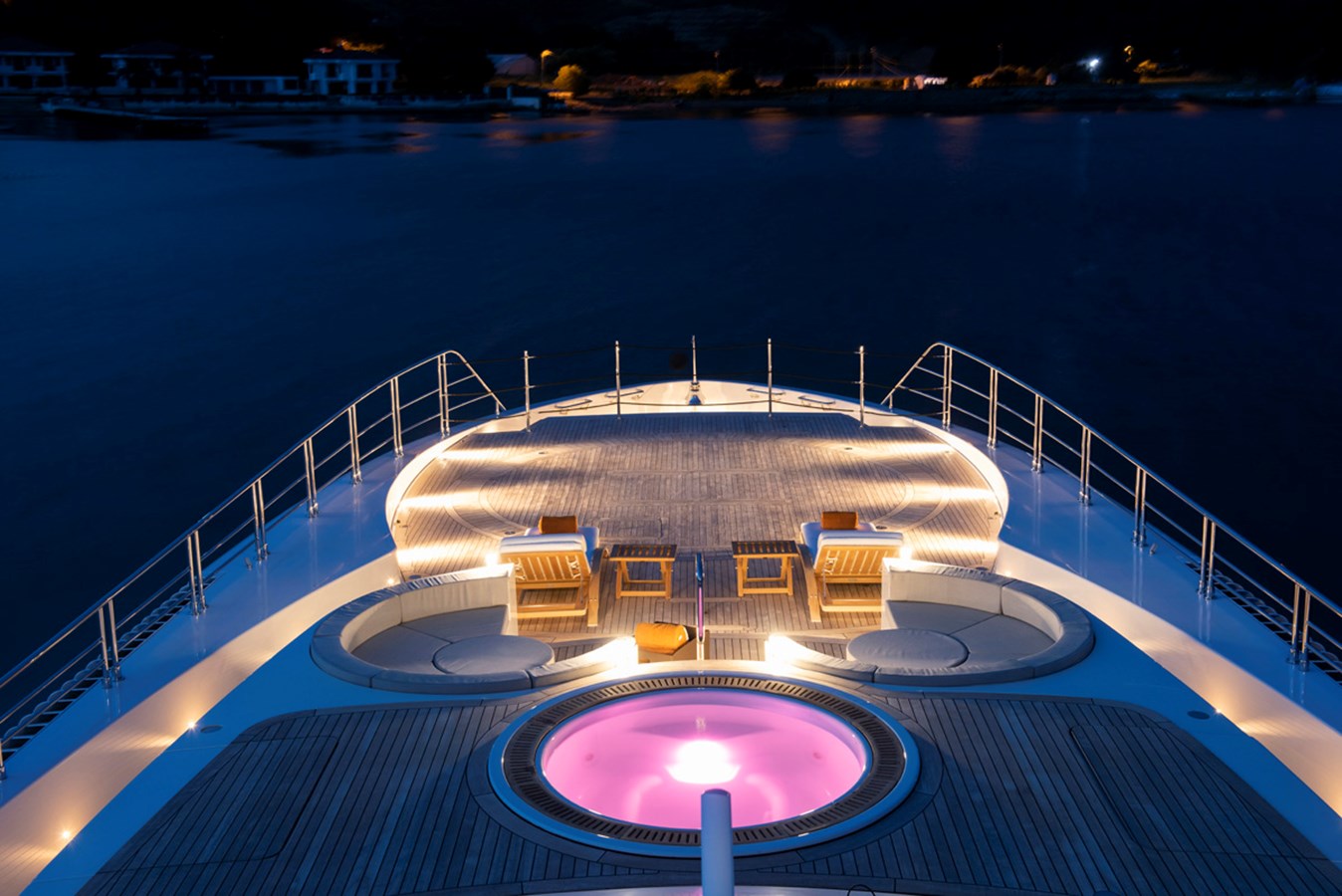

Toit avant de l'autocar

• Chaise x 2
• Table basse x 3
• Chaise longue x 2
• console x 1

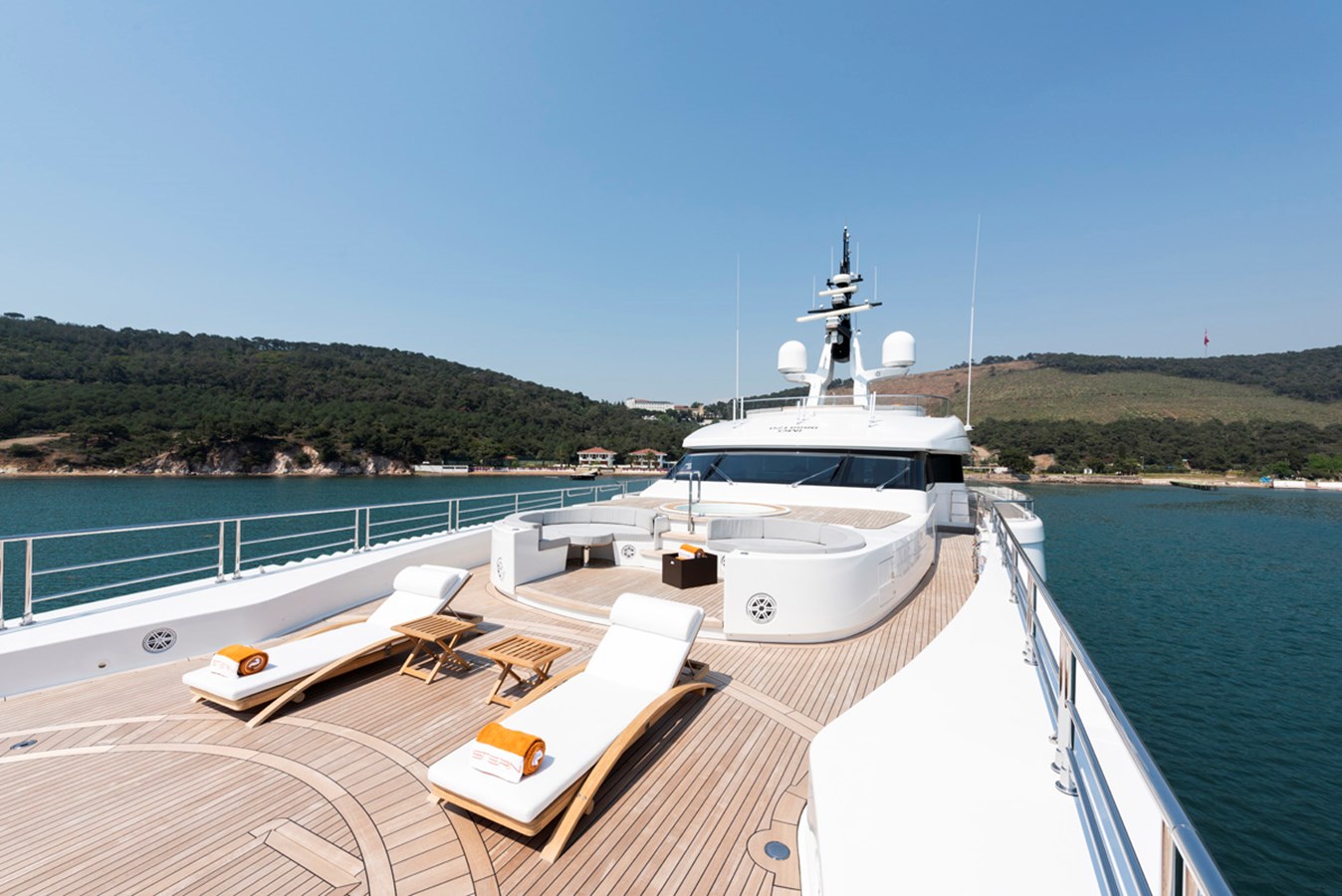

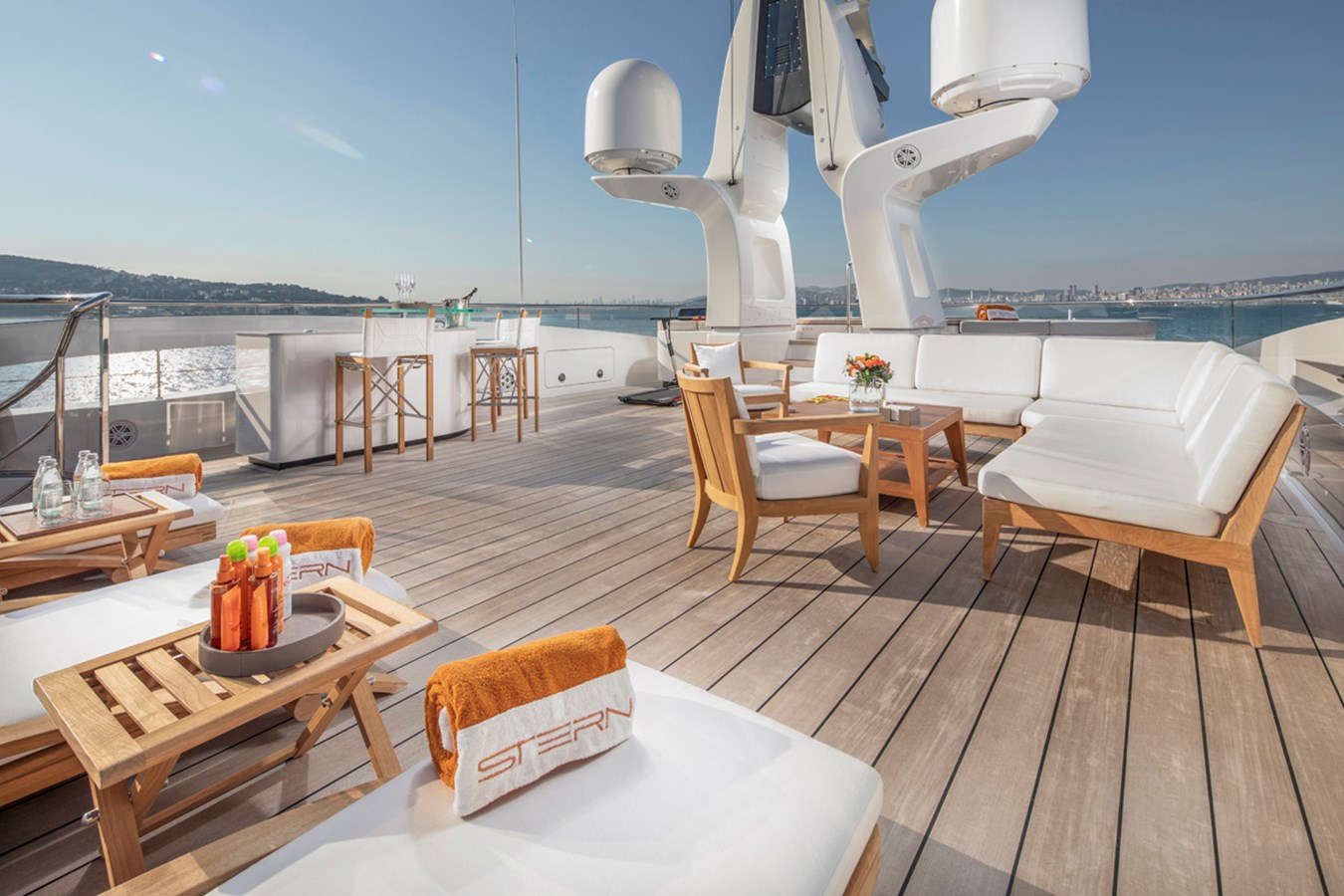

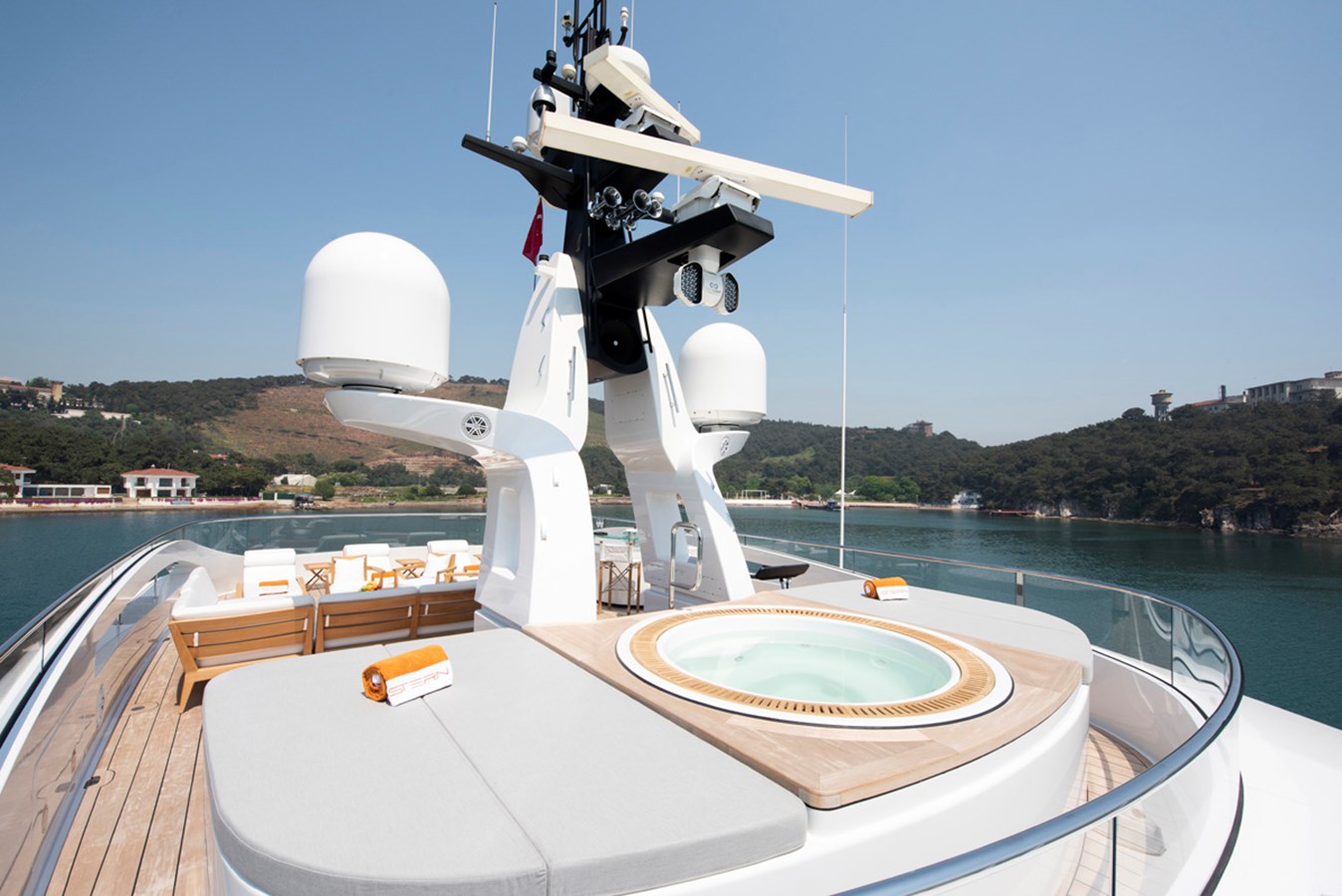

Solarium

• Chaise longue x 3
• Table basse x 1
• Fauteuil x 3
• Tabouret de bar x 3
• Canapé en forme de L x 1
• Canapé x 2



ÉQUIPEMENT DE DIVERTISSEMENT

Solarium

• Haut-parleur N°6 JL Audio résistance à l'eau 7.7″
• Caisson de basses N°2 JL Audio étanche 10"
• N°1 Mini iPad
• Amplificateur de puissance N°1
• Esclave audio Salon du pont supérieur
• Prise DJ N°1

Cockpit Pont supérieur

• N°2 ASK externe étanche (Ruban + Woofer)
• Esclave audio Salon du pont supérieur

Pont supérieur Pont avant

• N°6 JL Audio Enceintes étanches 7.7"
• Caisson de basses N°2 JL Audio étanche 10"
• N°1 Mini iPad
• Esclave audio Salon du pont supérieur
• Prise DJ N°1

Pont principal du poste de pilotage

• N°4 SONANCE VP 65 XT Haut-parleur audio résistance à l'eau 7.7″
• Caisson de basses N°1 JL Audio résistance à l'eau 10"
• N°1 Commande murale de boutons personnalisés
• Audio esclave Salon du pont principal

club de la plage

• N°6 SONANCE VP 65 XT Haut-parleur audio résistance à l'eau 7.7″
• Caisson de basses N°2 JL Audio étanche 10"
• N°1 Mini iPad + coque lifeproof
• Source de périphérique audio Airplay

Pont supérieur du salon

• Enceintes encastrables N°4 SONANCE LCR1
• Subwoofer actif N°1 SUNFIRE HRS-8
• N°1 Télé Led 72″
• N°1 Mini iPad
• Station d'accueil N°1
• Prise HDMI N°1

Salon et salle à manger Pont principal

• Enceintes encastrables N°7 SONANCE LCR1 avec système surround
• Caisson de basses actif N°2 SUNFIRE HRS-8
• N°1 TV Led 65″ plafonnier escamotable et orientable à 180°
• No1 Téléviseur Led 72″
• Apple TV N°1 avec airplay
• N°1 Mini iPad
• Station d'accueil N°1
• Prise HDMI N°1
• N°1 Kit visioconférence

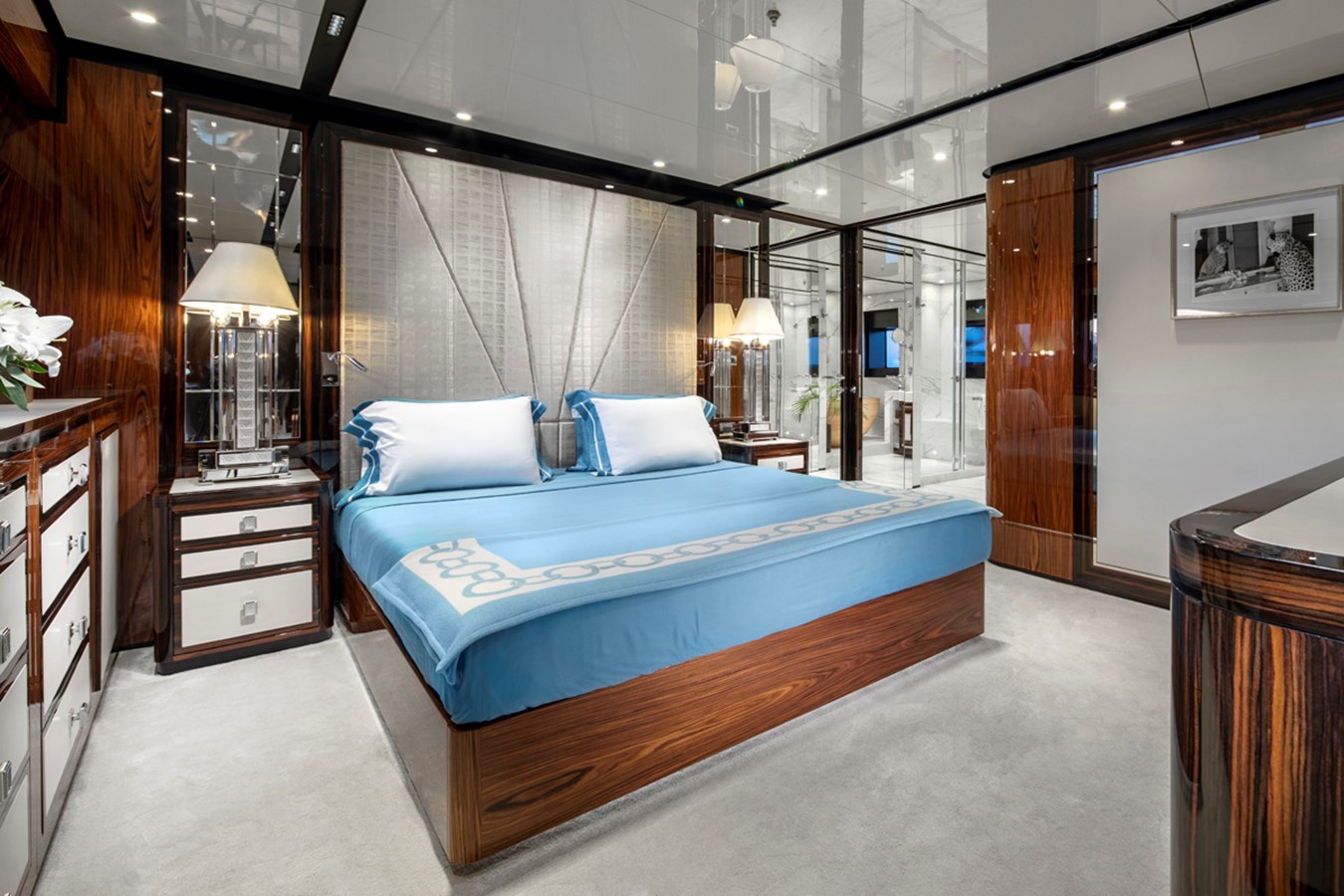

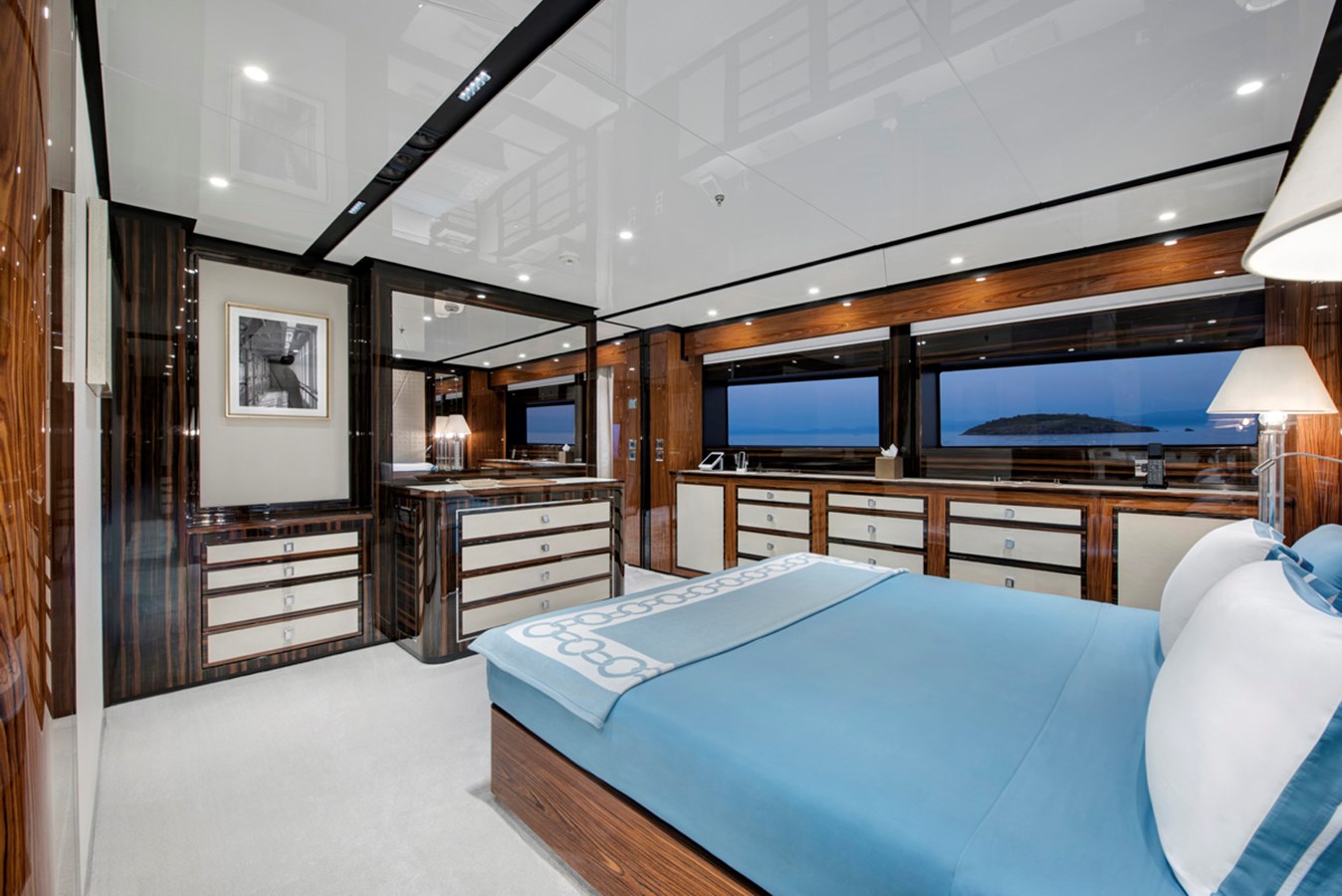

Cabine des propriétaires

• N°2 SONANCE LCR 2 enceintes murales encastrables
• Subwoofer actif N°1 SUNFIRE HRS-8
• N°1 TV Led 55”
• N°1 Mini iPad
• Station d'accueil N°1
• Apple TV N°1 avec airplay
• Prise HDMI N°1

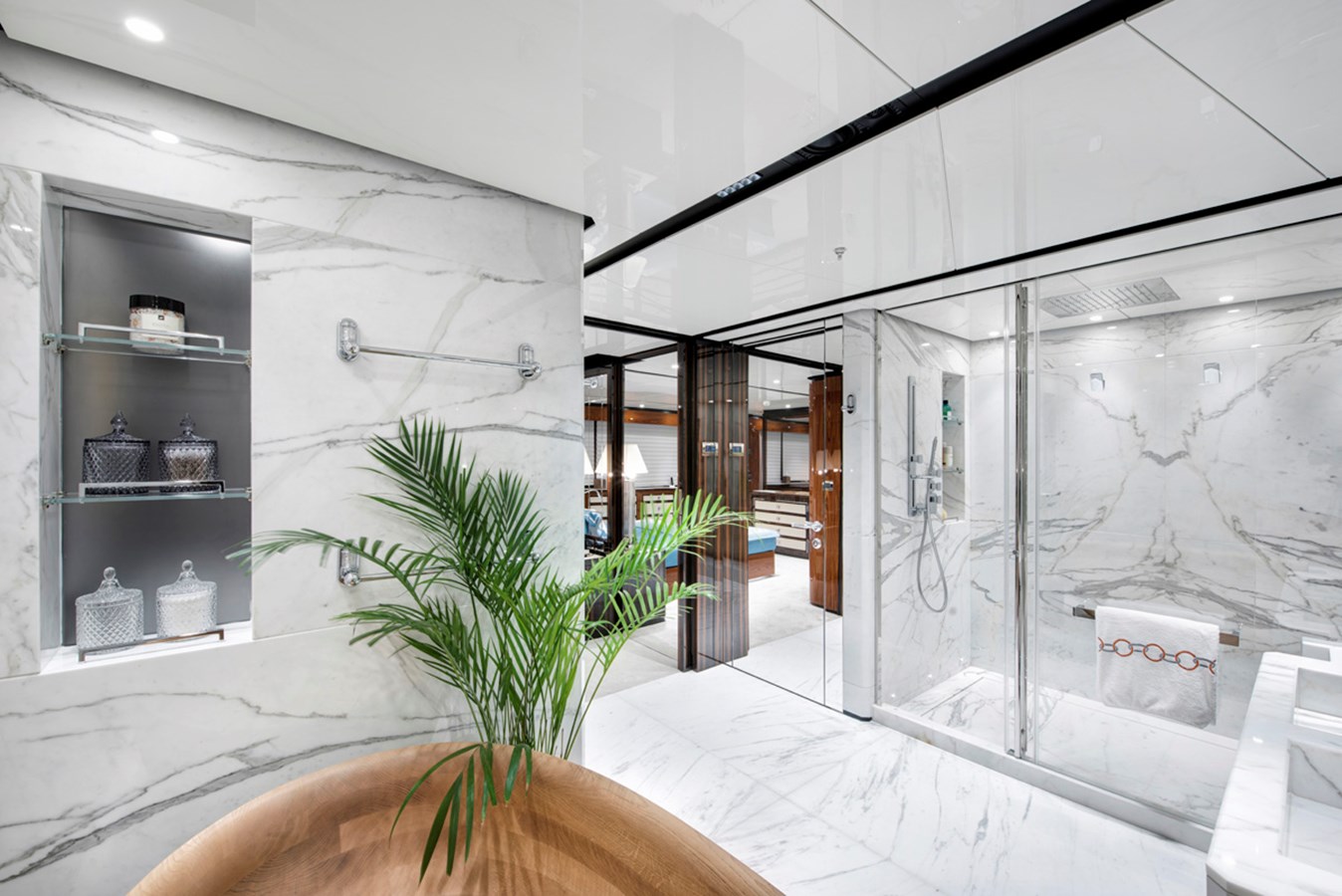

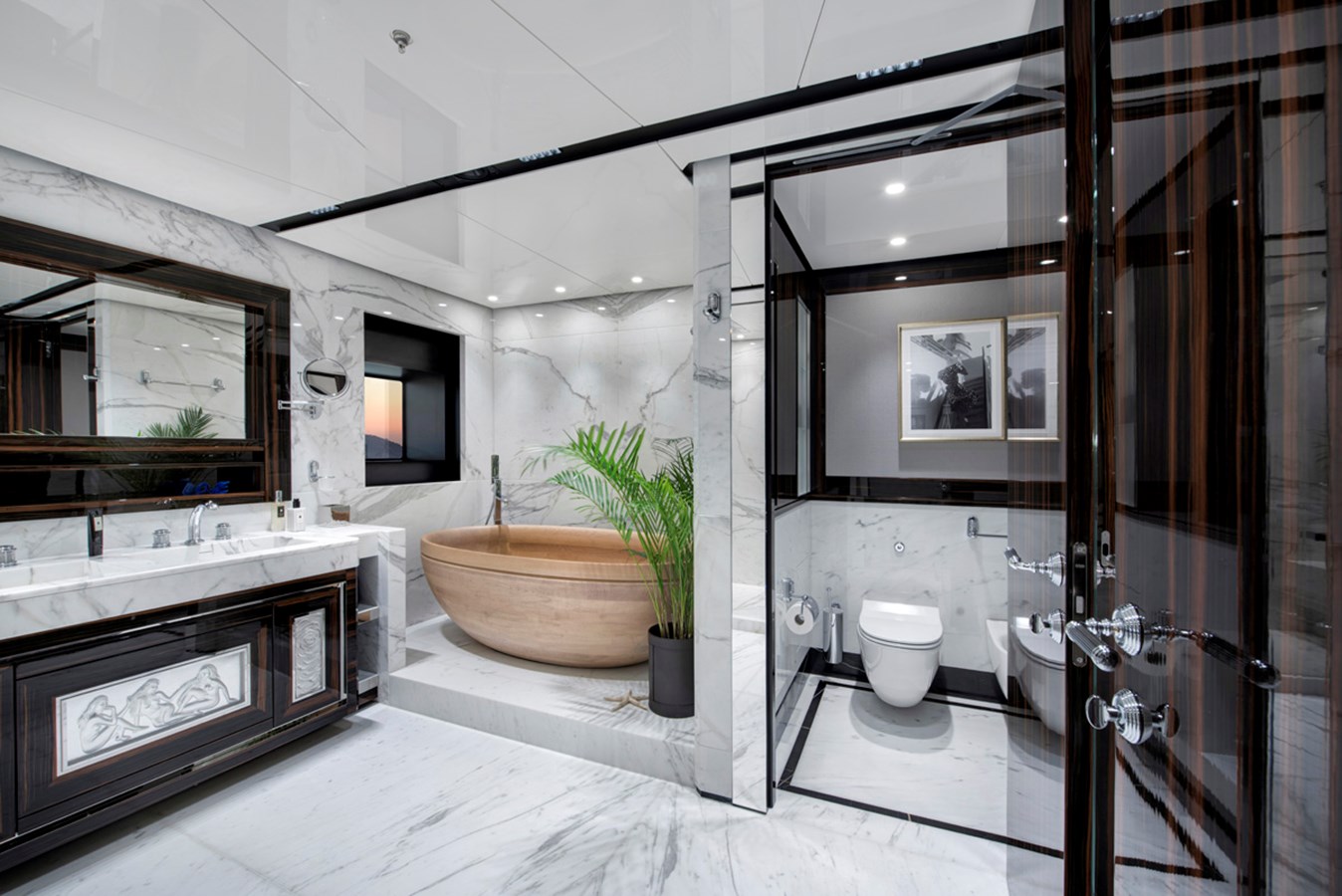

Bain des propriétaires

• N°2 enceintes de plafond SONANCE VP 65 XT

Étude du propriétaire

• N°2 enceintes SONANCE VP 48
• N°1 Télé Led 40″
• N°1 Mini iPad
• Station d'accueil N°1
• Apple TV N°1 avec airplay (partagée avec la cabine propriétaire)
• Prise HDMI N°1
• Prise LAN N°1
• N°1 Kit visioconférence

GYM

• N°2 enceintes SONANCE VP 48
• N°1 Télé Led 40″
• N°1 Mini iPad
• Station d'accueil N°1
• Apple TV N°1 avec airplay
• Prise HDMI N°1

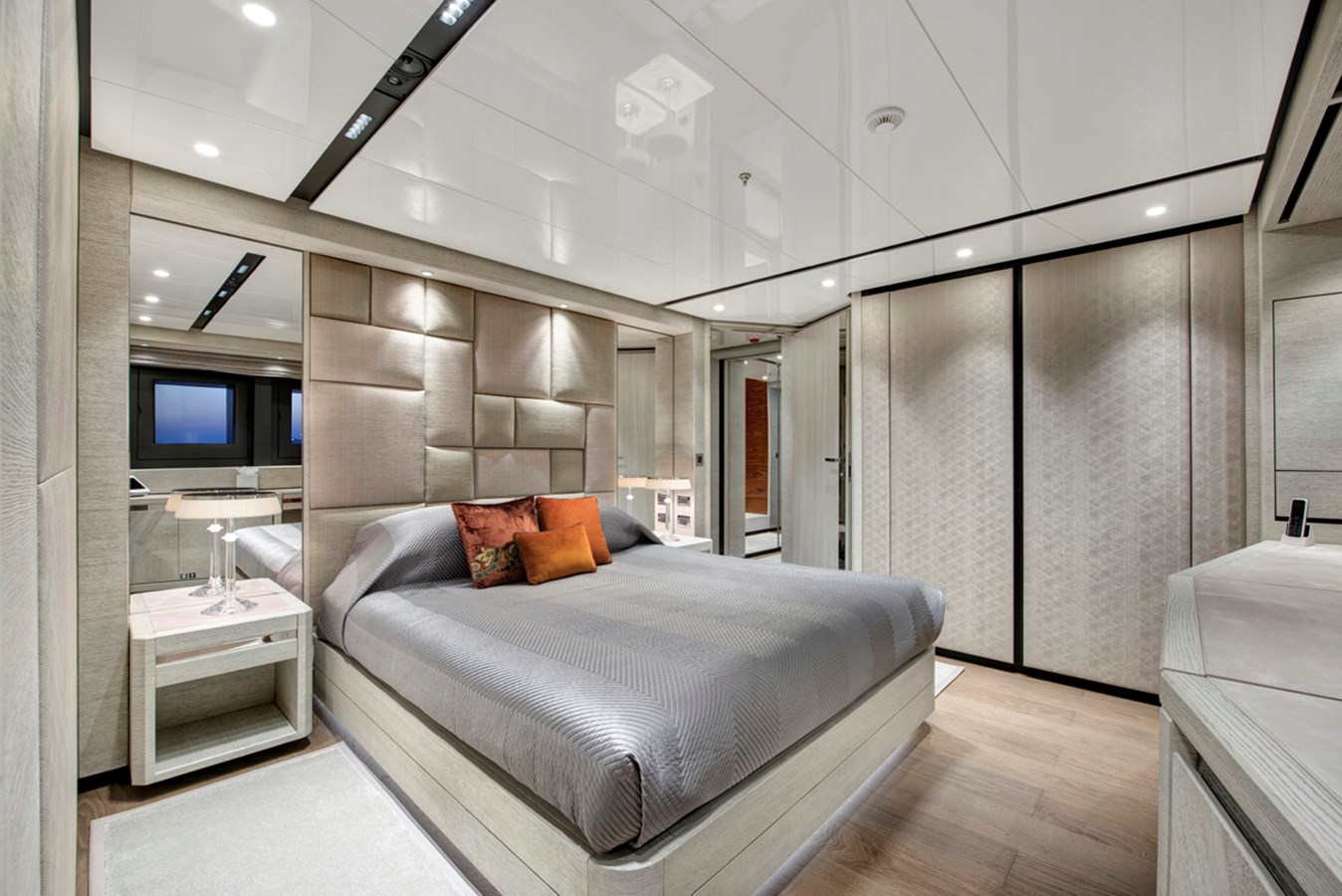

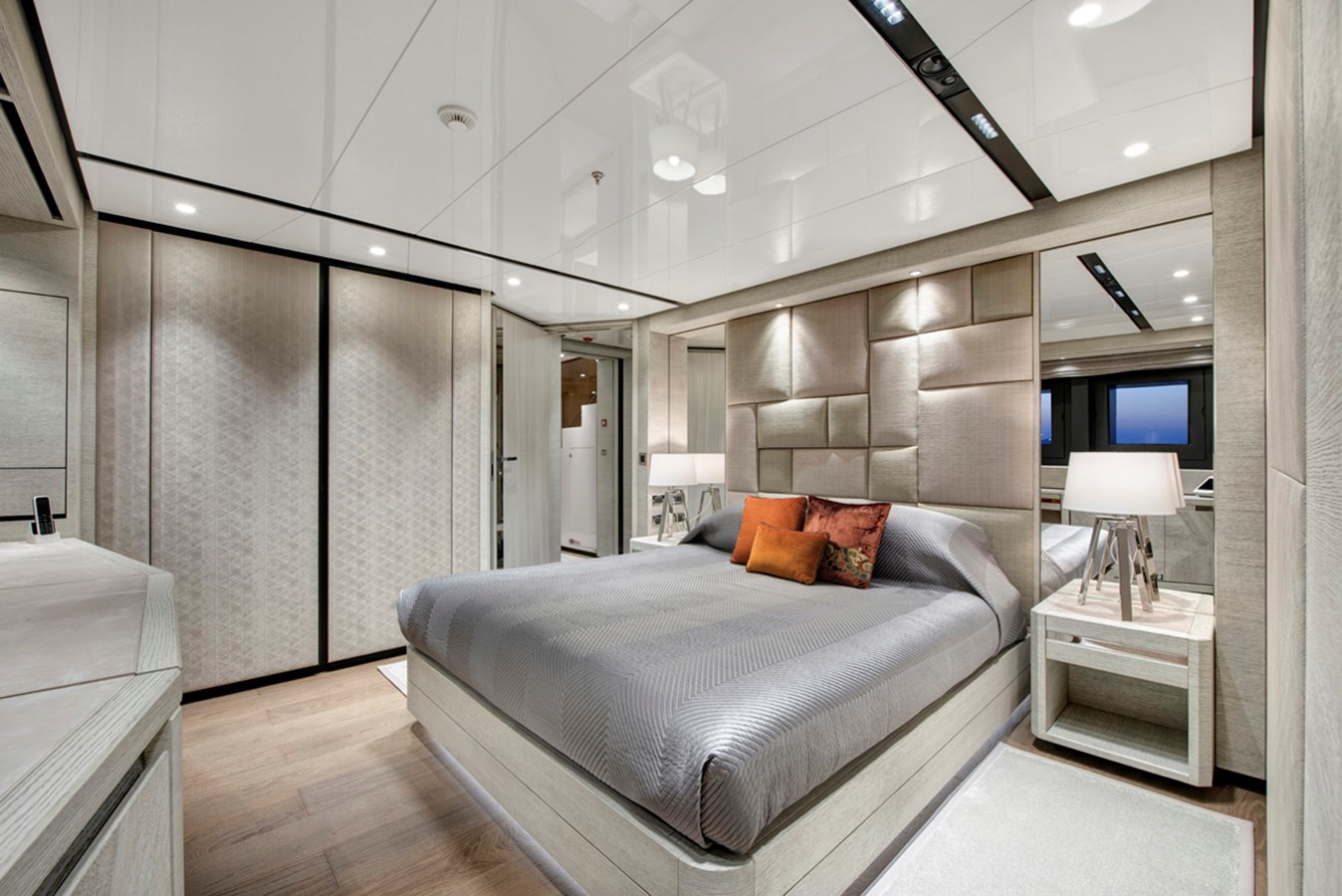

2 cabines VIP

• N°2 enceintes de plafond SONANCE VP 48
• N°1 Télé Led 40″
• N°1 Mini iPad
• Station d'accueil N°1
• Apple TV N°1 avec airplay
• Prise HDMI N°1

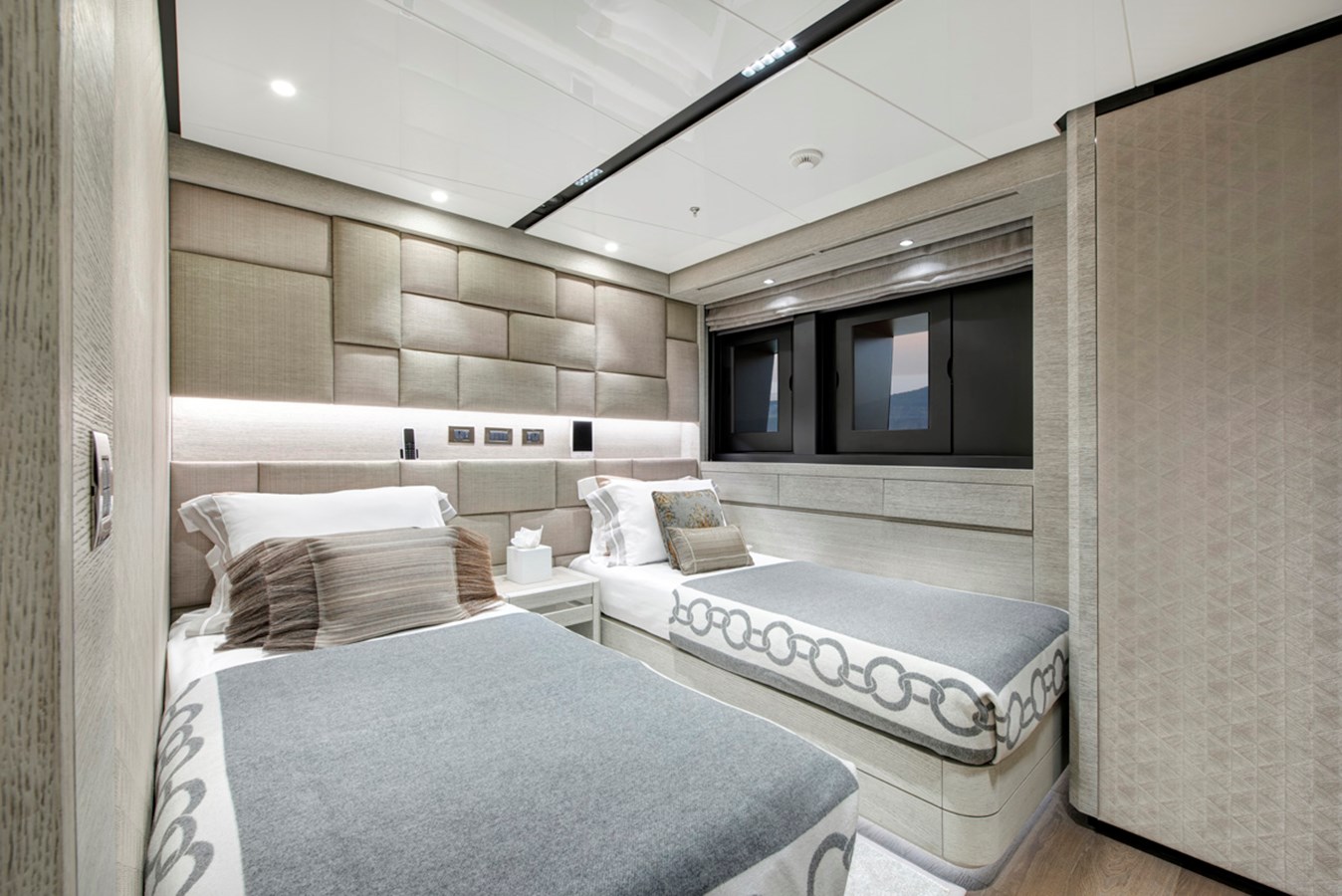

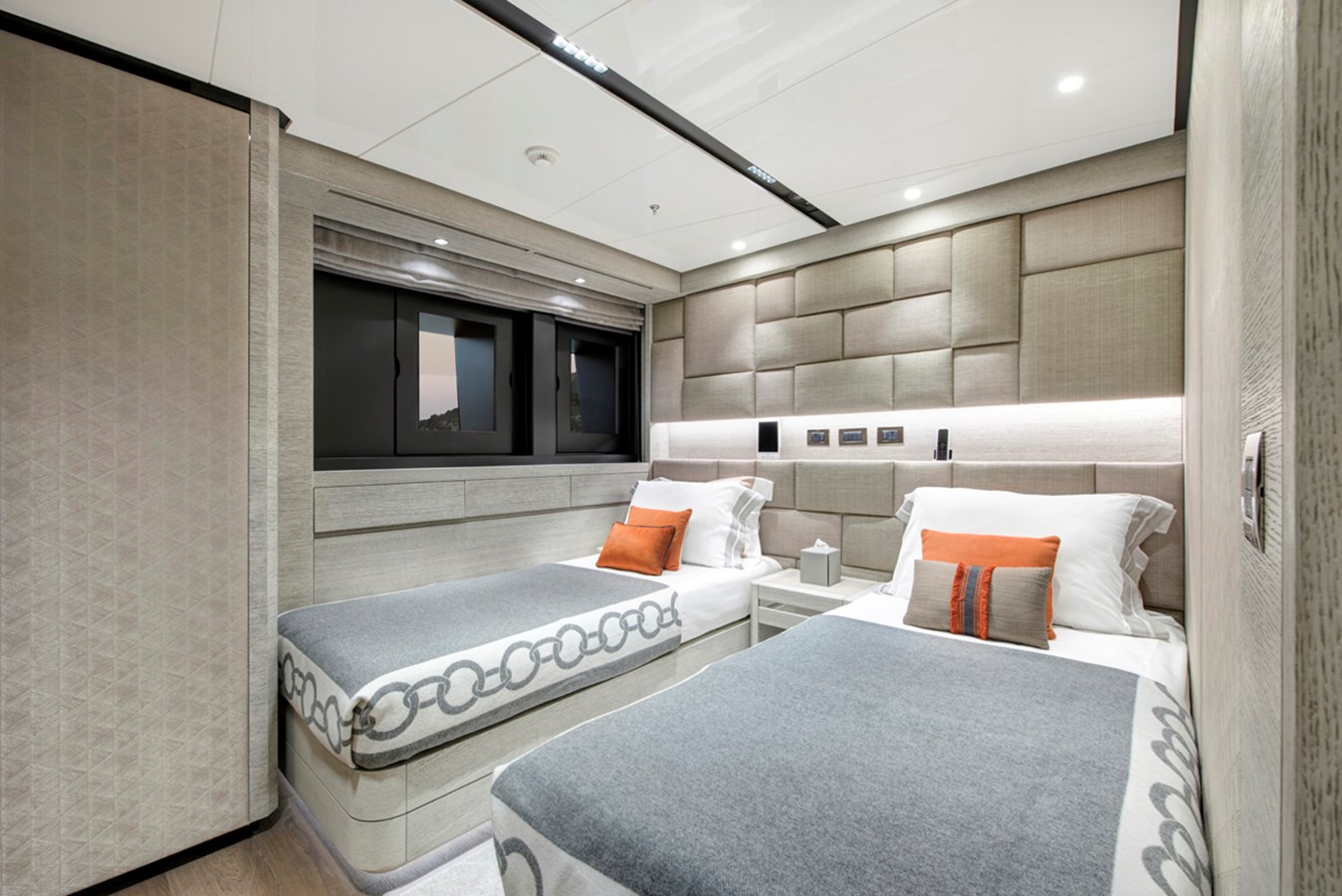

2 cabines d'invités

• N°2 enceintes de plafond SONANCE VP 48
• N°1 TV Led 32″
• N°1 Mini iPad
• N°1 Dock magnétique
• N°1 TV Led 32″
• Apple TV N°1 avec airplay
• Prise HDMI N°1

Capitaines Cabin

• N°2 enceintes de plafond YAMAHA NS IC400
• N°1 TV Led 32″
• Apple TV N°1 avec airplay
• N°1 Mini iPad
• Station d'accueil N°1

Timonerie

• N°2 enceintes de plafond YAMAHA NS IC400
• Source de l'appareil audio Airplay (volume et marche/arrêt par écran tactile)
• N°1 Mini iPad
• Prise LAN N°2
• Station d'accueil N°1

Galère

• N°2 enceintes de plafond YAMAHA NS IC400
• Source de périphérique audio Airplay avec contrôle du volume

Mess de l'équipage

• N°2 enceintes de plafond YAMAHA NS IC400
• N°1 Mini iPad
• Station d'accueil N°1
• N°1 TV Led 32″
• Apple TV N°1 avec airplay
• Prise LAN N°1

5 cabines d'équipage

• N°2 enceintes de plafond YAMAHA NS IC400
• Source de périphérique audio Airplay

Système de vidéosurveillance

• Un (1) enregistreur réseau Panasonic HD
• Une (1) caméra externe à dôme fixe Panasonic au cockpit du pont principal
• Une (1) caméra externe à dôme fixe Panasonic sur le mât
• Deux (2) caméras externes à dôme fixe Panasonic dans les passages du pont principal ps./stb.s
• Cinq (4) caméras internes à dôme fixe Panasonic :
• Un (1) dans la salle électrique
• Un (1) dans la salle des machines
• Un (1) garage avant
• Un (1) club de plage

LA SALLE DES MACHINES

• Un (1) établi ;
• Une (1) lumière LED avec câble extensible ;
• Un (1) évier en acier inoxydable ;
• Une (1) boîte à outils avec outils ;
• Finition paroi latérale : panneaux sandwich en aluminium peint RAL 9010 type DIBOND ;
• Sol : plaques aluminium antidérapantes montées sur cadre aluminium finition chrome ;
• Aérien : comme mur latéral ;
• Eclairage : type néon AC ;



RÉAMÉNAGEMENT ET MISES À NIVEAU

Période : 2021 / 2022

Général

• Entretien annuel LSA & FFA
• Inspection de classe annuelle
• Inspection annuelle du drapeau
• Entretien annuel Ultra-Fog
• Entretien annuel des radeaux de sauvetage
• Service complet de gilet de sauvetage
• Vérification de la conformité de la combinaison d'immersion
• Service d'extincteurs portatifs
• Peinture des fonds de cale et de la salle des machines

Extérieur

• Helideck, teck flexi remplacé par du vrai bois de teck.
• Pont avant, teck flexi remplacé par du vrai bois de teck.
• Repeinture de la partie de la coque entre la poche d'ancre et la première fenêtre en dessous.
• Remplacement de la ligne de beauté orange dans les zones spécifiques.
• Coupoles sat repeintes.
• Porte imposte repeinte.
• Salon du pont supérieur arrière bâbord repeint.
• Réparation de la corrosion de la coque autour des plaques d'ancrage avec le cycle de peinture complet.
• Antifouling réappliqué avant le lancement.
• Poches d'ancrage et plaque de tige nettoyées et polies à la finition miroir requise
• Peinture des manilles des chaînes d'ancre.
• Trappes d'hélipont entretenues et repeintes.
• Réparer la bande lumineuse à LED accès aux escaliers de la plate-forme de bain côté tribord
• Trappe arrière du pont principal pour réparer et repeindre le système de verrouillage du club de plage.
• Coffres de rangement sur le pont nettoyés et peints
• Remplacer le mastic blanc et les casiers de bain de soleil à contour en caoutchouc blanc
• Problèmes généraux de corrosion traités et repeints
• Toutes les marches en teck ont été remplacées sur les escaliers arrière du pont principal et du pont supérieur.
• Remplacement de la planche de marge en teck plate-forme de bain arrière bâbord
• Pont supérieur arrière de remplacement de panneau de marge de teck.
• Ponts arrière, panneaux de plafond, fixations sécurisées et réalignées.
• Installation du modem 5G et des antennes
• Remplacement du panneau de parapet de bain de soleil en verre SD-04-SCALA
• Scellant de fenêtres de coque remplacé.
• Scellant de bordure en teck remplacé au besoin.

Ingénierie

• Repositionnement de 52 modules d'alimentation au lithium dans la salle des batteries nouvellement construite.
• Ajoutez 39 nouveaux modules d'alimentation au lithium à la salle des batteries nouvellement construite.
• Le câble robuste va de la salle des batteries aux systèmes de gestion de l'alimentation.
• Connexions et programmation requises pour un système zéro émission mis à niveau.
• Equilibrage des convertisseurs de fréquence de propulsion.
• Entretien des commandes de commande pour le système d'entraînement dans les commandes de pont et d'aile.
• Inspection du système de refroidissement de tous les systèmes, vérification de tous les raccords, glycol et réfrigérants, recharge si nécessaire, nettoyage des échangeurs
• Nettoyage des intercoolers des moteurs MAN
• Nettoyage en profondeur de tous les systèmes de ventilation
• Réseau d'échappement cuisine nettoyé et dégraissé
• Réseau d'évacuation de la buanderie nettoyé
• CTA nettoyées et désinfectées
• Réseau de ventilo-convecteurs nettoyé et désinfecté
• Réseau d'échappement de ventilation nettoyé et désinfecté
• Le service DG MAN a vérifié les fuites
• Inspection des batteries : DG, urgence, service, radio, toutes les batteries de l'onduleur, changées si nécessaire

• Démontage et remontage des pompes à eau de mer :

• pompe à incendie
• 1 pompe de cale
• pompes à eau de mer pour Nidec
• pompes à eau de mer pour refroidisseurs Ac pour Nidec
• 2 pompes à eau de mer pour refroidisseurs Ac
• 2 pompes à eau de mer pour stabilisateur
• 2 pompes à eau de mer pour la propulsion
• 2 pompes à eau de mer pour piscine



• Service pour les pompes à eau de mer (changement de roulements, test d'isolation) – Pompes Gianneschi pour les échangeurs de chaleur & pompes Calpeda pour les refroidisseurs
• Changement huile et filtre PS/Stb POD.
• Échantillons d'huile hydraulique envoyés pour analyse.
• Mise à niveau CA du ventilo-convecteur supplémentaire dans le rack MD installé.
• Service de nettoyage Tuyaux d'air de suralimentation / Échangeurs de chaleur

• • 2 échangeurs de chaleur pour refroidisseurs Ac pour Nidec
  • 2 échangeurs de chaleur pour Nidec glycol
  • 2 échangeurs de chaleur pour refroidisseur Ac pour la climatisation
  • 1 échangeur de chaleur pour les PODs »
• Remplacement du ventilateur bruyant du ventilo-convecteur dans le rack VW Pont inférieur
• Nettoyage et dégraissage de la cale de la salle des machines.
• Un nouveau revêtement de sol et des étagères aux urgences, espace libéré des batteries
• Remplacement du filtre de coffre de mer AFT endommagé
• Remplacement de la pompe de l'unité de refroidissement pour le port de l'armoire en raison d'une fuite de glycol
• Étalonnage de tous les capteurs de niveau de réservoir
• Tous les variateurs et composants des armoires de la salle de contrôle sont vérifiés et remplacés selon les besoins par NIDEC.
• Optimiser le débit d'air de ventilation à l'intérieur des tableaux.
• Augmentez le degré de protection des armoires contre l'air extérieur chaud et humide.
• Les joints des armoires changent.
• Récupération et nettoyage des pilotes.
• Installation de sondes pour la surveillance de la température interne et externe des équipements électriques.
• Vérification de l'isolement du bus CC.
• Améliorer l'isolation des armoires.
• Contrôle de la température des transformateurs.
• Vérifiez avec une clé dynamométrique que tous les fusibles et barres omnibus sont serrés au bon couple.
• Vérification et calibration de tous les débits des armoires ventilo-convecteurs.
• Campagne de mesures de température à l'intérieur des panneaux du groupe électrogène.
• Service Hamann
• Salle des machines, repeindre les zones si nécessaire, remplacer l'isolation endommagée.
• Usine de dessalinisateur, entretien annuel.
• Stabilisateur tribord, reprogrammé.



Intérieur

• Polissage du marbre de la salle de bain principale.
• Plafonds à deux têtes construits en costume de maître.
• Alignement des panneaux de plafond des salons du pont supérieur et du pont principal
• Réduction du bruit des ventilo-convecteurs sur le salon principal et le salon supérieur
• Revêtement du siège du mess de l'équipage remplacé

TI/AV/COMMS

• Installation des récepteurs du réseau 5g
• Moniteurs de pont entretenus.
• Réparation compas gyroscopique
• Anémomètre de réparation.

Offres et jouets

• Nouvelle annexe R720 X-craft

Garage et baie d'appel d'offres

• Panneaux de plafond ajustés et repeints.
• Fuite d'huile hydraulique de la grue de garage FWD résolue
• Goupilles de verrouillage du cadre de la porte de l'imposte de la baie d'appel d'offres changées
• Problème de fuite de liquide hydraulique dans le cadre de la porte du tableau arrière de la baie d'appel d'offres résolu.
• Joint / joint d'étanchéité du cadre de la porte de l'imposte du tender changé.
• Joint / joint d'étanchéité du cadre des portes latérales du club de plage changé.
• Cloques de peinture réparées sur le cadre de la porte de l'imposte de la baie d'appel d'offres



Période : 2020 / 2021

Baie d'appel d'offres arrière / club de plage.

• Grue de lancement de sous-marin démontée du navire
• Plafond du club de plage reconstruit et nouveau lambris installé.
• Zone d'amarrage sous-marin structurellement convertie en salle des batteries
• Repeinture et remise en état de la baie/piscine du tender.
• Fabrication de berceaux pour annexe X-craft

Intérieur

• Remise en état complète du salon du pont principal
• Remise en état complète complète de la suite principale.
• Remise en état complète du salon du pont supérieur
• Remise en état complète du hall d'entrée et de la cage d'escalier des invités du pont principal et supérieur.

Extérieur

• Nouveau plan de pont et mobilier de sommet sur tous les ponts
• Application antisalissure
• Retouches de peinture extérieure.

Ingénierie

• Repositionnement des boîtes d'échappement du générateur et élévation de la sortie par les côtés de la coque.
